面内约束下板柱节点的冲剪后受力机理及强度计算方法

面内约束下板柱节点的冲剪后受力机理及强度计算方法

Post-Punching Failure Mechanism and Resistance of Flat Plate-Column Joints with In-plane Constraints

论文链接：

https://authors.elsevier.com/c/1f1X1_UjRISDQE

doi: 10.1016/j.engfailanal.2022.106360

五十天免费下载：

https://authors.elsevier.com/a/1f1X1_UjRISDQE

       板柱节点易发生脆性冲剪破坏，进而引发整体结构的连续倒塌。实际结构中，楼板对节点存在面内约束，节点发生冲剪后，穿柱钢筋可充分受拉实现更大的变形能力和承载力储备，显著影响结构冲剪破坏后连续倒塌行为。现有研究大多针对无面内约束下节点冲剪破坏前的承载力，然而连续倒塌是结构大变形下的力学行为，还需要关注节点冲剪破坏后的变形能力和承载力储备。本研究对8个面内约束的板柱节点开展静力大变形试验研究，分析了面内约束板柱节点的冲剪后受力机理，以及楼板厚度、配筋量、延伸负弯矩钢筋、冲剪方向对冲剪前后承载力的影响。在此基础上，提出了节点冲剪后承载力的理论计算方法，并量化分析了不同位置钢筋的承载力贡献，为节点抗倒塌设计提供参考。

       结构原型为柱距6000 mm 的4×4跨平板结构车库，试件取底层中柱节点，如图1所示。当中柱在意外灾害作用下发生初始破坏后，相邻两跨楼板变为一跨楼板，取该场景下反弯点范围以内的楼板和柱作为试验试件。为模拟周边楼板的面内约束，试件楼板边缘和大尺寸边界梁整体现浇，以模拟周边楼板的约束作用，边界梁尺寸和配筋根据数值模拟和理论计算确定。试验中分别开展了向上（UPS）和向下（DPS）冲剪以模拟不同场景下的节点失效。为了研究不同结构参数对RC板柱结构抗倒塌性能的影响，本文在标准试件（UPS-1/DPS-1）的基础上开展了减小板厚件（UPS-2/DPS-2），增加配筋件（UPS-3/DPS-3）和受弯钢筋通长件（UPS-4/DPS-4）的试验研究。试件配筋图如图2所示。

（a）

（b）

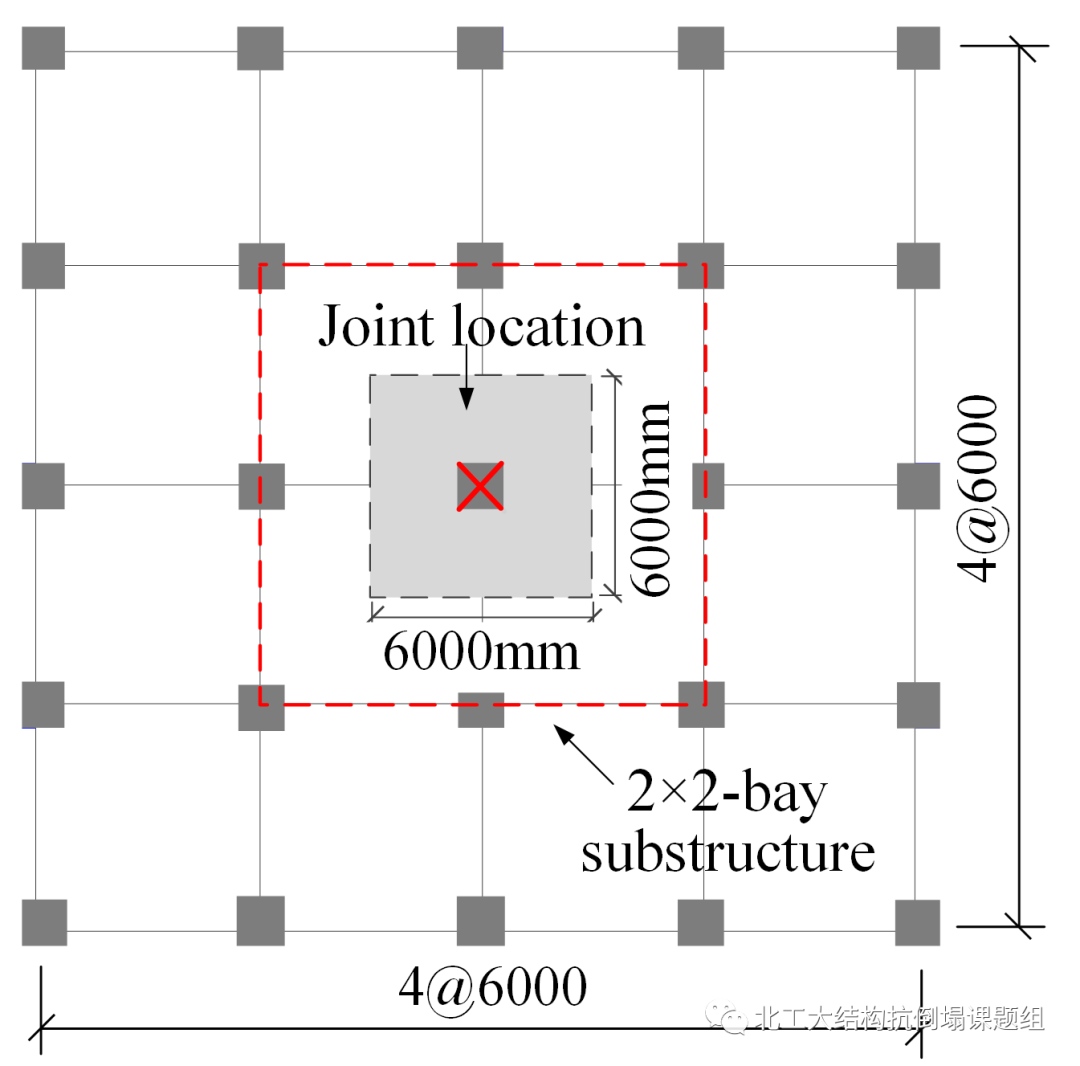

图1 原型结构示意图

（a）UPS-1

(b)  DPS-1

图3 UPS-1和DPS-1试件承载力-位移曲线

（a）UPS-1 (截面I-I)

（b）UPS-1 (截面 II-II)

（c）DPS-1 (截面 I-I)

(d）DPS-1 (截面 II-II)

图4 UPS-1/DPS-1冲剪后受力机理图

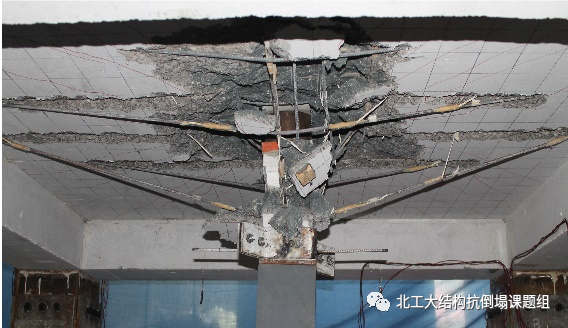

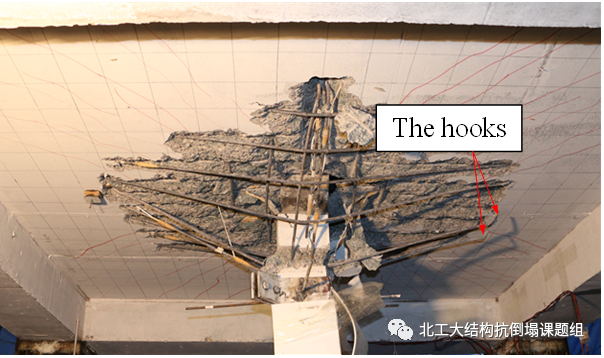

       两类冲剪模式下由于负弯矩钢筋和整体性钢筋的约束条件不同，节点存在两种失效模式，如图5所示。UPS试件，非通长的FRs在板底，冲剪破坏后只有混凝土保护层为其提供约束，其端部最终锚固失效（图5a）。DPS试件中板底布置整体性钢筋IRs，并伸入边界梁内。因此它们在大变形下仍可以抵抗荷载，直至完全断裂（图5b）。

（a）UPS-1

（b）DPS-1

图5试件的最终破坏模式

       两类失效模式下节点的冲剪后承载力和变形也存在较大差别（图6）。UPS系列在达到冲剪破坏后第一个关键点（F_s1）后承载力仍可稳定提升，而DPS系列在F_s1后承载力逐步下降。在此基础上通过对比UPS-1/DPS-1，分析了板厚、配筋量和延伸负弯矩钢筋对承载力和变形能力的影响。

（a）UPS系列

（b）DPS系列

图6 UPS和DPS系列试件的承载力-位移曲线

       使用AS 3600、GB 50010、ACI 318、EN 1992规范对节点承载力进行计算，结果见表1。面内约束下有利于试件的发挥压膜作用，进而提高试件的冲剪承载力。然而，现有规范是基于没有面内约束的节点试验，因此它们低估了结构的冲剪承载力。这四个规范的承载力预测值安全储备至少为34%。

表1 不同规范的冲剪承载力计算 (单位: kN)

       冲剪后承载力主要由穿柱的受弯钢筋（FRs）和整体性钢筋（IRs）提供。根据图4的机理示意图确定各层钢筋的转动变形和轴向应力，进而计算冲剪后承载力，这取决于钢筋受到的两类约束条件：1）钢筋有效约束，在大变形下最终断裂；2）钢筋受到部分混凝土约束，其应力状态可根据混凝土的抗崩裂强度确定。（具体推导和公式见论文）

       表2给出了冲剪后承载力计算结果（F_pp,cal）和试验结果（F_pp,t）的对比。F_pp,cal/F_pp,t平均值为0.95，表明计算准确率较高。根据该计算进一步确定了不同冲剪模式下各层钢筋的承载力贡献：UPS试件中IRs和FRs的总贡献率分别为57%和43%，而DPS系列中IRs和FRs的贡献率分别为18%和82%。

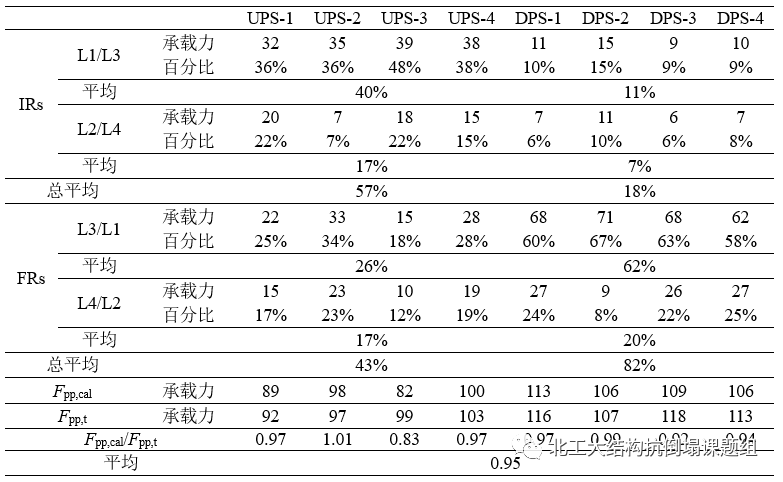

表2 各层钢筋承载力计算值与试验值对比（unit: kN）

1)与标准试件UPS-1，DPS-1相比，减小板厚试件UPS-2和DPS-2的冲剪承载力分别降低了40%和38%，提高30%钢筋数量试件UPS-3和DPS-3的冲剪承载力变化均在5%以内。

2)冲剪后承载力主要取决于穿柱钢筋的数量。本试验中不同结构参数试件的穿柱钢筋数量和横截面面积相同，因此UPS和DPS系列的冲剪后承载力的最大差距分别为11%和9%。在整个冲剪破坏过程中，DPS系列的平均耗能能力比UPS系列高9%。

3)与试验值相比，使用本文计算方法得到的冲剪后承载力平均准确率为95%。
