土耳其地震倒塌建筑可视化模拟

陆新征课题组
2023年02月21日 15:02

以下文章来源于北工大结构抗倒塌课题组 ，作者王森钠

北工大结构抗倒塌课题组 .

建筑结构抗倒塌课题组，主要从事工程结构和材料在地震、冲击、火灾等灾害荷载下的抗倒塌和防护性能研究工作。

#1  背景

2月6日，土耳其发生7.8级地震，造成大量公寓建筑倒塌。为了解该地震作用下建筑的倒塌过程，本文采用可视化模拟方法对某9层钢筋混凝土结构进行了模拟，可为灾害救援训练提供参考。

该模拟是根据收集到的现场图片，对该建筑的结构布置及尺寸进行大致估算后，通过blender软件建立可视化模型，采用bullet constraints builder(BCB)插件对倒塌事故造成的最终破坏形态进行模拟。

#2  地震动数据

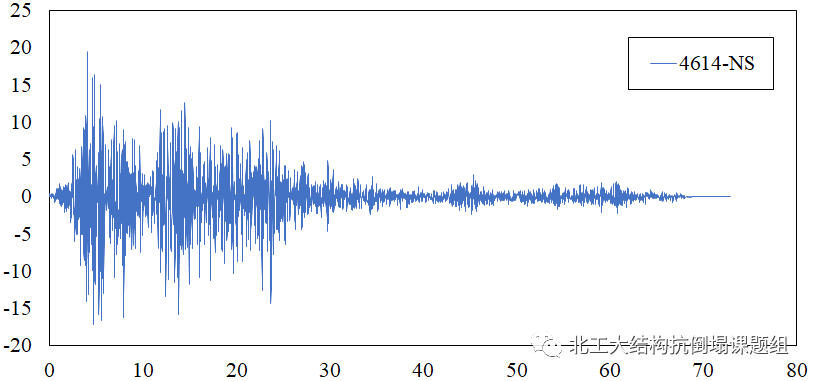

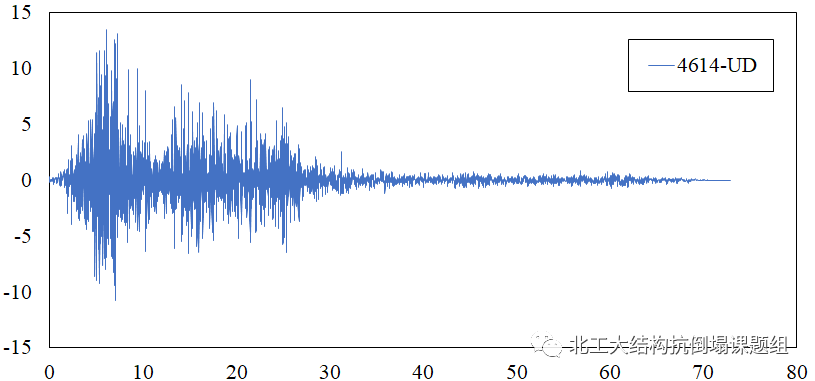

本文选用这次地震中编号为4614的地震台站记录。图1给出了第一次强震中记录的三向加速度序列。

图1 地震动加速度序列

#3  模拟结果与实际情况对比

三向地震动共同作用下，模拟得到的倒塌动画如图2所示。

图2 倒塌动画演示

最终形成的倒塌场景与实际倒塌场景对比图如图3所示。

图3 倒塌场景对比

#4  结语

本工作根据中国地震局王涛研究员提供的资料，基于blender软件和BCB插件模拟该倒塌过程及最终结果。

特别注意，该模拟仅作为此次地震作用下建筑倒塌事故的可视化模拟展示，不应作为事故分析的依据。

该模拟由北京工业大学硕士研究生王森钠在李易教授和陆新征教授指导下完成。
