典型案例介绍

我们认为，建筑结构设计是比较适合智能化的领域，因为其约束条件和目标都相对比较明确。

鉴于近期智能化结构设计受到比较多的关注，为了便于大家互相讨论交流，我们计划构建一个结构智能设计的典型案例库。这次先发布首批3个案例，以后逐步加以完善。

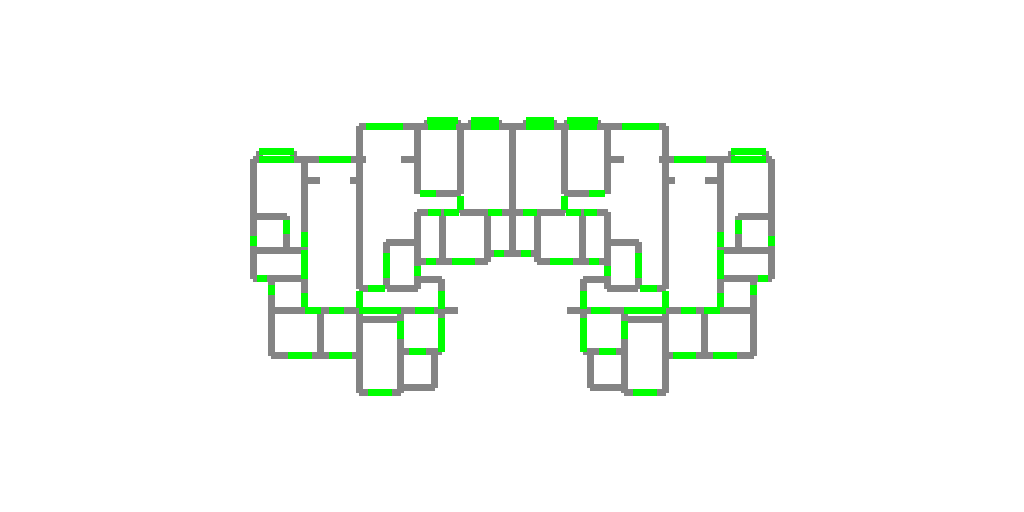

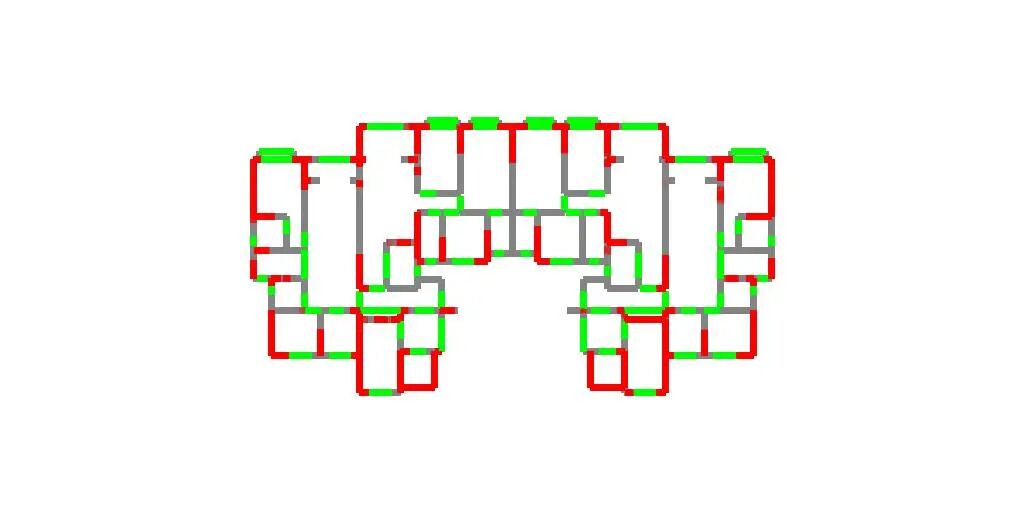

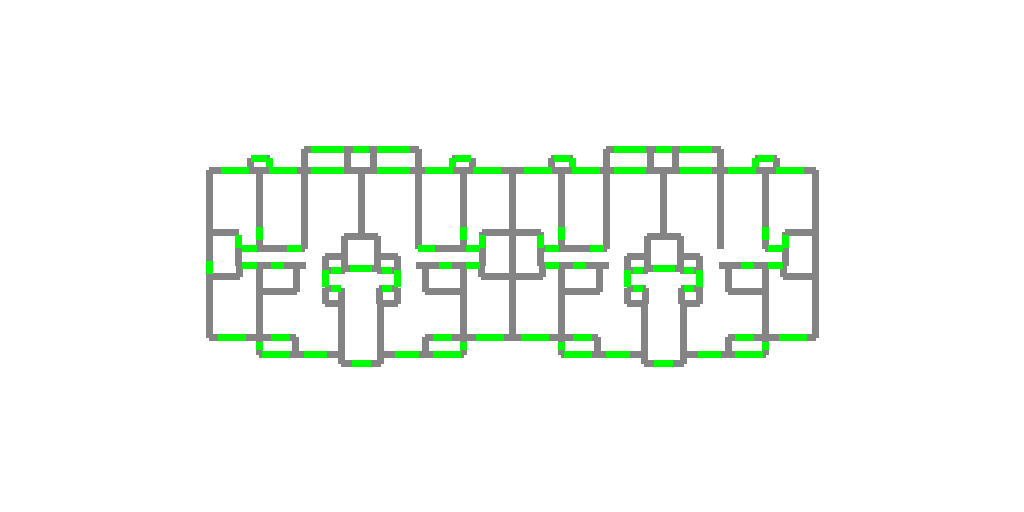

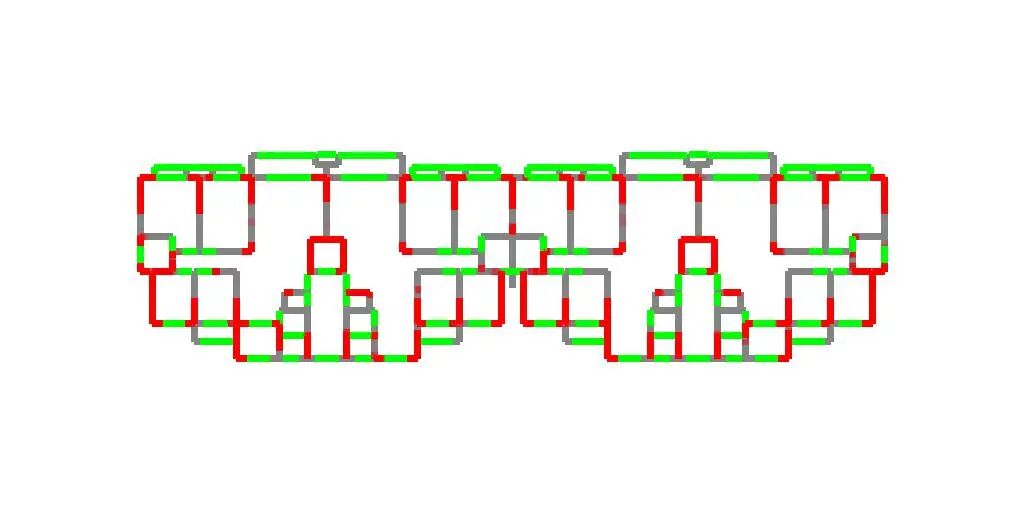

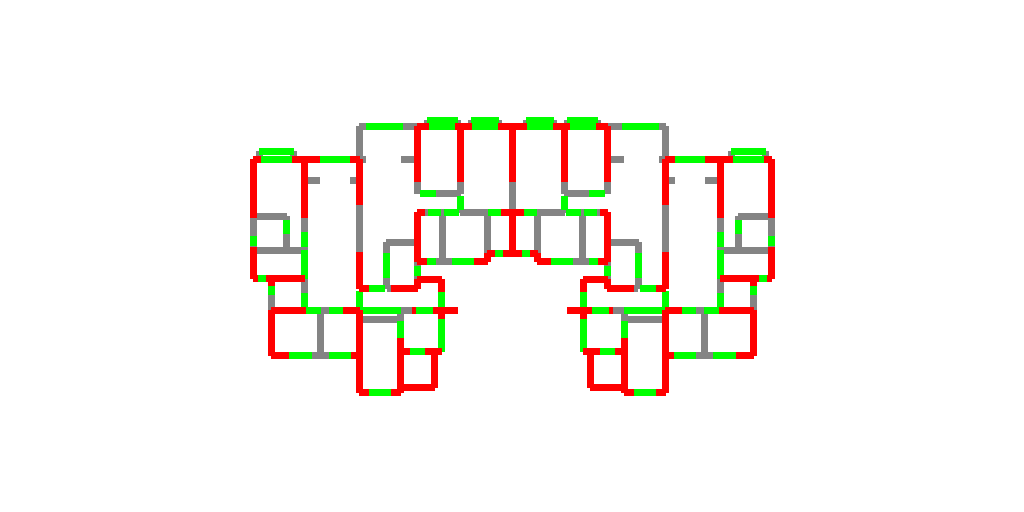

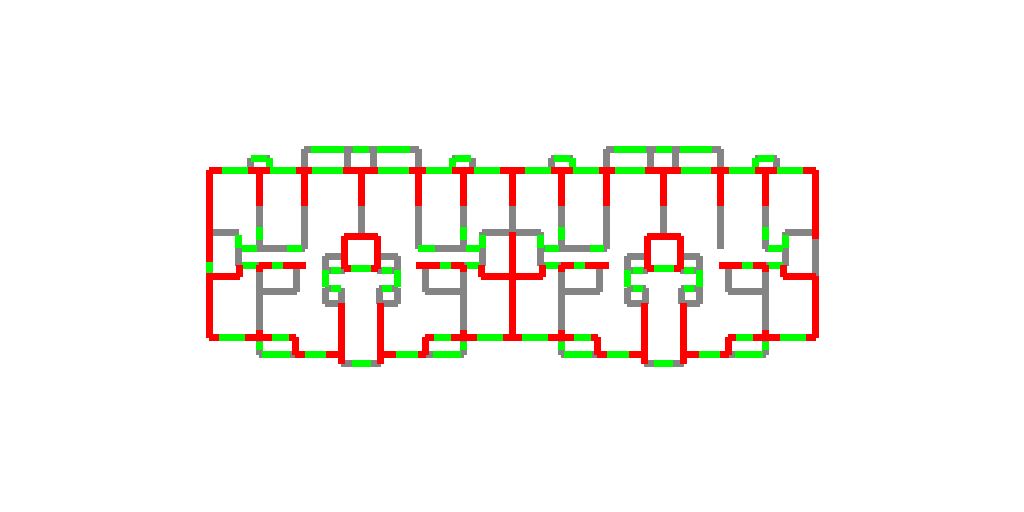

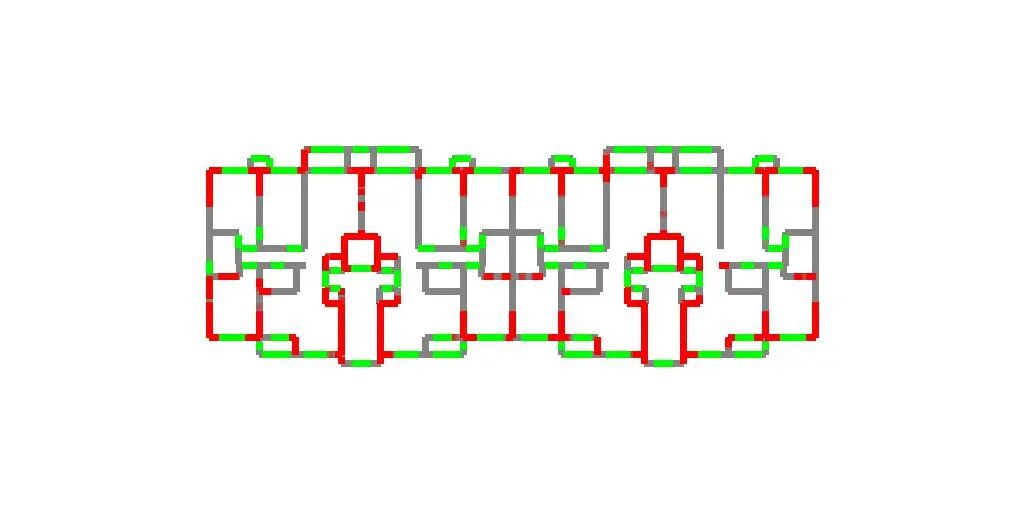

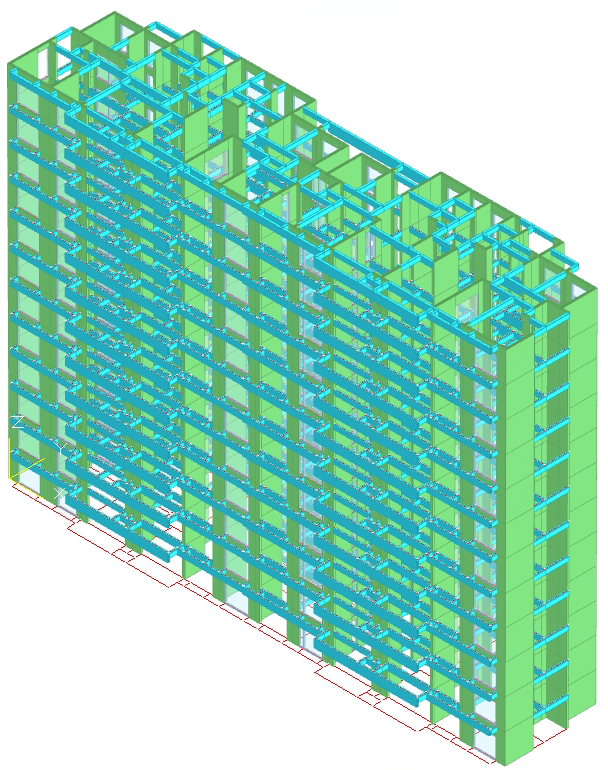

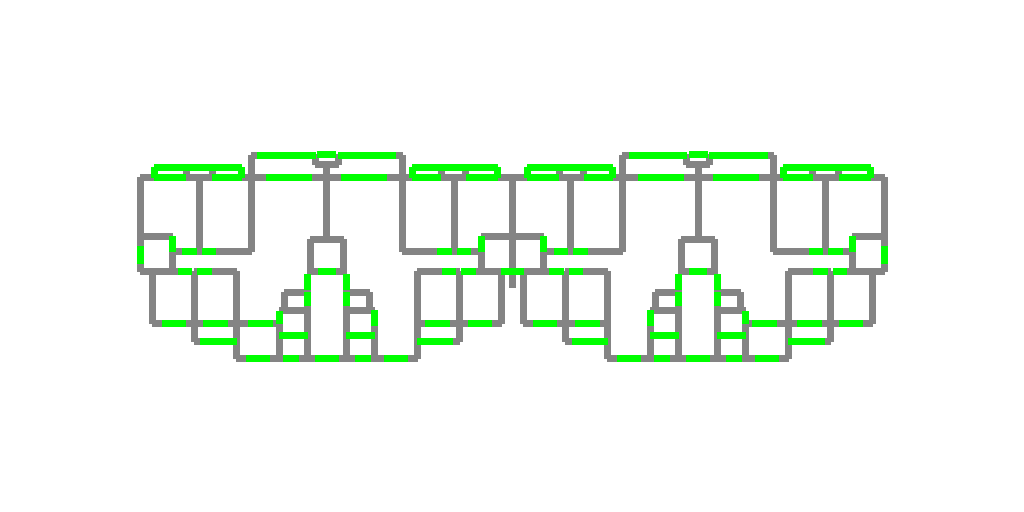

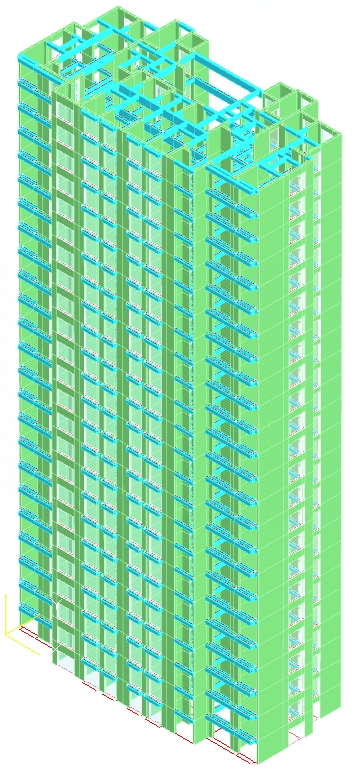

我们在7度50m以下、7度50m以上、8度任意高度的案例中分别选取了一个典型案例，供各位专家学者进行测试与分析使用。数据包括：建筑平面布置图（StructGAN的输入文件），工程师设计的剪力墙布置图，StructGAN生成的剪力墙布置图，对应的YJK结构分析模型，以及建筑平面布置、工程师设计剪力墙构件的原始坐标数据。

需指出，由于方案设计阶段，通常只需要确定标准层的结构设计，因此，本研究构建的结构分析模型中，所有楼层剪力墙位置均按照标准层布置。楼盖梁系布置采用Zhao et al. (2022)提出的设计方法，从AI设计结果到结构分析软件的自动建模方法采用Fei et al. (2022)的研究，不同楼层剪力墙墙厚取值采用Lu et al. (2022)提出的墙厚回归公式。

典型案例集数据链接：https://cloud.tsinghua.edu.cn/f/aef7383b42d149189dc3/?dl=1

或点击文末“阅读原文”

[1] Zhao PJ, Liao WJ, Xue HJ, et al. Intelligent design method for beam and slab of shear wall structure based on deep learning[J]. Journal of Building Engineering, 2022, 57: 104838. 参见：新论文及发明专利 | 基于深度学习的楼盖结构智能化设计方法

[2] Fei YF, Liao WJ, Zhang S, et al. Integrated schematic design method for shear wall structures: A practical application of generative adversarial networks[J]. Buildings, 2022, 12(9): 1295. 参见：简便高效的建筑结构AI设计系统 | 新论文：集成式智能生成设计系统及其在剪力墙结构上的应用

[3] Lu XZ, Liao WJ, Zhang Y, et al. Intelligent structural design of shear wall residence using physics‐enhanced generative adversarial networks[J]. Earthquake Engineering & Structural Dynamics, 2022. 参见：AI想做结构设计？它得先学结构力学！| 新论文及发明专利：物理增强的剪力墙结构智能化设计方法

案例1

Benchmark-7dH1-220921

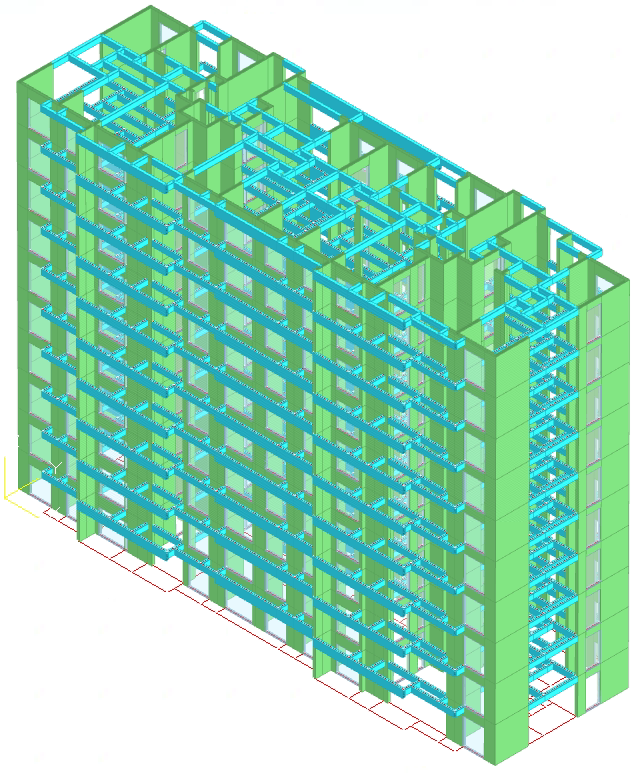

建筑平面尺寸为49.6 m × 13.7 m，结构高度36 m，层高3 m，共12层，抗震设防烈度7度（0.10g）。
