最近大家都很关心乌克兰的战局。看到战争爆发后很多乌克兰平民躲进地铁或者防空洞，这些防护工程和我们专业就密切相关了。2017年9月我们曾经发过一个关于防护工程的科普文章，今天稍加修改重发一下供感兴趣的读者参考。

===以下文章发表于2017年9月4日，有少量修改===

近日我国东北方向有重要新状况，大家都非常关心。根据挪威NORSAR测得的地震记录数据，近6次试验的威力一次比一次大（参见图1）

图1 挪威NORSAR测得的地震记录数据

这事也告诉我们，危机和战争并不遥远。老祖先早就告诉我们“天下虽安，忘战必危”。如何通过工程措施在战争时期减少人员伤亡是一个非常重要的问题，是土木工程领域的一个重要学科分支“防灾减灾工程与防护工程”的主要研究内容之一。

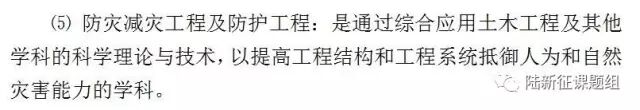

图2 “防灾减灾工程与防护工程”的定义

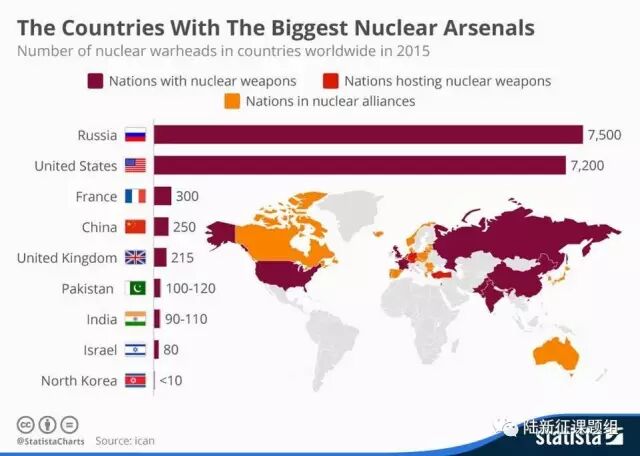

从地缘政治上说，中国的安全形势是非常严峻的，东南西北都有核武器（图3）。

图3 世界核武器分布示意图（资料来源于网络）

核武器的杀伤效应主要包括光辐射、核辐射、冲击波、放射性污染和电磁脉冲（图4）。

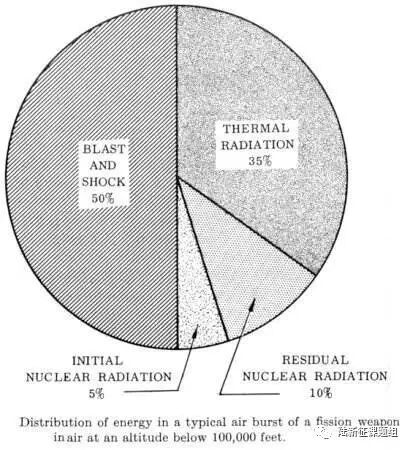

图4 核武器能量比例

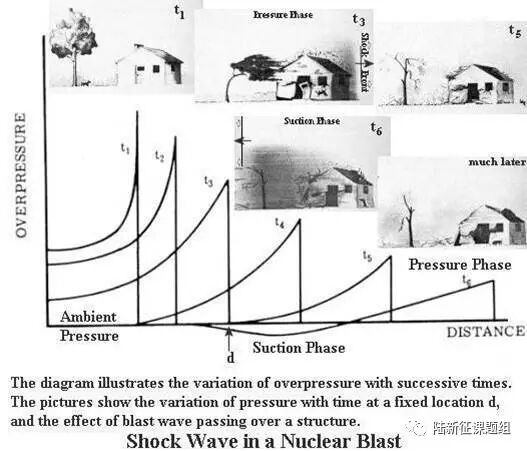

对工程结构而言，破坏作用最强烈的杀伤效应是冲击波。前几天台风“天鸽”的巨大威力大家都在新闻上看到了，“天鸽”最大的风速达到了185km/h，折合风压大约是1.6kN/m2。而防护工程需要抵抗的冲击波压力，可以达到“天鸽”的数百甚至数千倍。所以常规地上工程结构一般都无法抵抗这样巨大的冲击波（参见图5动画）。因此，人防工程主要采用地下工程的形式来抵抗冲击波的巨大破坏作用。

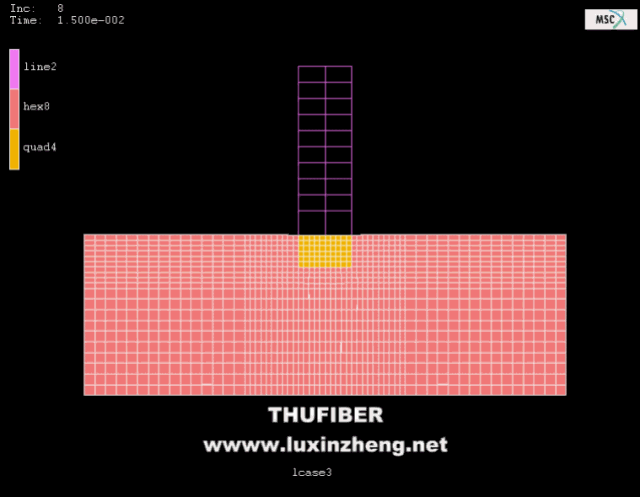

图5 冲击波对建筑的破坏作用

近代中国是从贫穷落后挨打中走过来的，所以我国除国防工程外，还有一套非常庞大的人民防空体系。1996年我国人大版布了《中华人民共和国人民防空法》，以法律的形式规定“人民防空实行长期准备、重点建设、平战结合的方针”、“一切组织和个人都有得到人民防空保护的权利，都必须依法履行人民防空的义务”。

图6 《中华人民共和国人民防空法》

在《人防法》的指导下，全国都制定了本地的人防规划要求，比如北京市就规定：“凡是在本市市区、近郊区和卫星城镇新建民用建筑(指住宅、旅馆、招待所、商店、大专院校教学楼和办公、科研、医疗用房下同)和外资民用建筑，均应配套建设人防工程。10层以上建筑应修建“满堂红”防空地下室；9层以下基础埋深大于3m的建筑，应按其总建筑面积的3%修建防空地下室；9层以下基础埋深小于3m的建筑，应按其总建筑面积的2%修建防空地下室；单建地下建筑应按其总面积的30%修建人防工程”。所以北京几乎所有的住宅小区都配套建设了人防掩体。大家平时生活中可以留意一下，其实我们身边的很多地下室、地铁，都安装有厚重的防爆门。一旦战争爆发，整个城市就可以变成一个巨大的兵营。大家都知道我国40多年来正在进行着人类历史上最大规模的土木工程建设，但是大家可能都没有留意到，我国同时还在进行着人类历史上规模最大的人防工程建设。

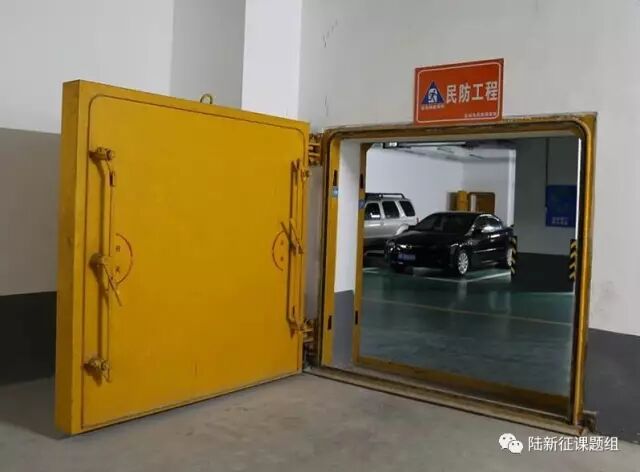

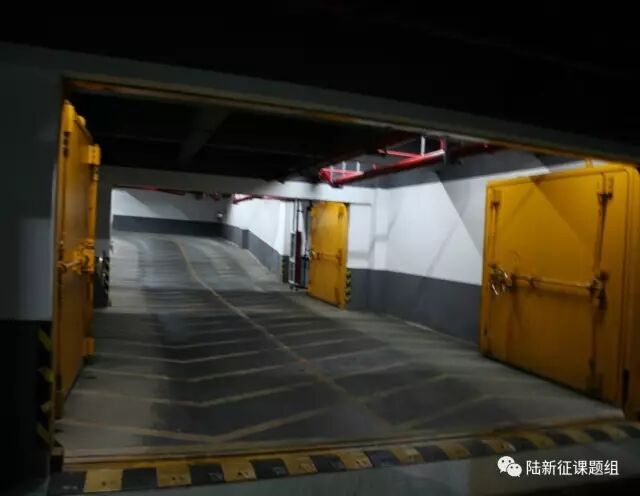

图7 地下车库人防工程（图片来源于网络）

我国人防工程有不同的防常规武器、核武器和化学武器等级（图8）。

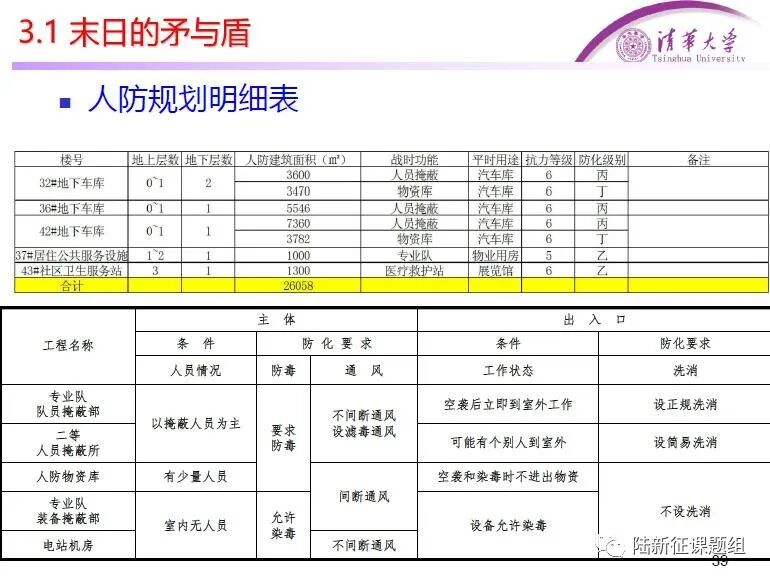

图8 人防地下室防护要求示例

人防工程除了主体结构必须可以抵抗各种武器作用外，出入口设计非常关键。出入口应具备足口的抗爆、密闭、消洗、防倒塌等能力。大家不知是否注意过，北京很多老的地铁线（1号线、2号线）的出入口都很简单。有人笑话北京人傻不会做生意，为什么不在地铁的出入口上盖个大楼，这样做买卖多赚钱啊。其实这些出入口都是按战备要求建设的。一旦发生战争，出入口被炸塌，这样简单的出入口可以很快重新挖开，保障内部人员安全。

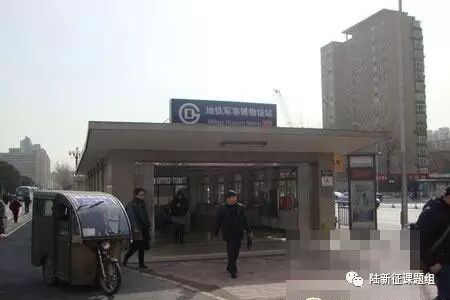

图9 北京地铁出入口，一旦被炸塌可以快速挖开，保障内部人员安全
（图片来源于网络）

清华大学土木工程专业在防护工程领域有着长期而深入的研究积累。早在上世纪60-70年代，在陈肇元院士等清华大学土木系前辈学者领导下，就为我国人防工程建设做出过重大贡献，参见文章：揭秘清华“0304”（注：0304项目是清华大学土木工程系在上世纪60年代承担的重大国防科研任务代号）。陈肇元、沈聚敏、江见鲸等前辈已经永远离开了我们，但是他们对我国人防事业做出的杰出贡献值得我们永远铭记。

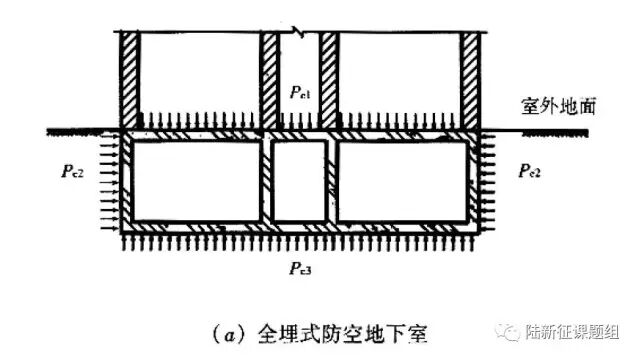

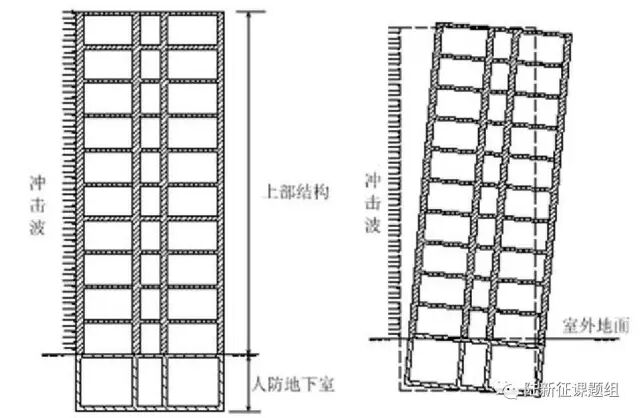

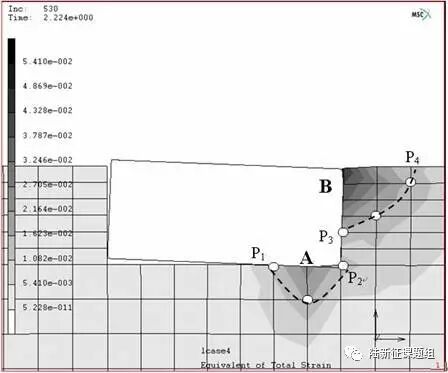

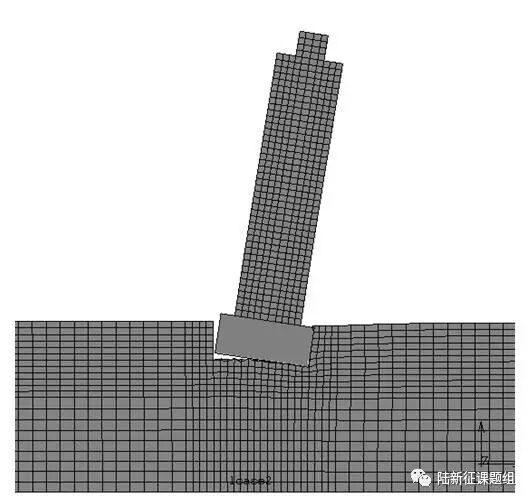

经过全国专家数十年的艰苦研究，我国在人防工程设计上取得了很多重要成果。但是随着我国城市和工程建设的发展，人防工程仍然有很多新的问题值得进一步去研究。我刚刚入职清华工作时，陈肇元院士和宋二祥教授曾经指导我们做过一个很有意思的课题：我国很多人防工程是建在建筑的地下室里面的。人防工程主要考虑从空气和土体中传来的冲击作用（图10）。但是随着我国城市的发展，高层建筑越来越多，在冲击波作用下，人防地下室可能会因为上部结构的倾覆作用而破坏（图11）。这个倾覆作用在我们人防工程设计时考虑不够。
