ai-structure.com 开放内测一周简报(20230307)

2023年2月27日，https://ai-structure.com 开启内测，详见：
ai-structure.com 剪力墙结构生成式智能设计系统内测邀请

感谢各位工程师的积极参与和反馈。内测过程中大家反馈的意见和问题我们也进行了回复，并且对程序进行了更新和完善。本次简报将对程序的更新和大家反馈的QA内容进行整理说明。

1

程序更新

（1）20230301更新：主要更新内容是剪力墙设计的前处理中，天正CAD提取轴线功能。考虑到有的图纸在天正CAD中同时采用了多段线绘制墙体，所以进行了区分。采用天正绘制的对象仍旧采用天正CAD提取轴线功能；采用多段线等非天正绘制的对象，请采用常规CAD提取轴线功能。

（2）20230306更新：对天正CAD中部分窗对象轴线无法自动提取的问题进行了更新。

2

Q&A 的一些小意见汇总

Q1：账号如何申请与使用？

回答：账号是免费注册的，执行设计模块需要花0.01元购买。购买链接为用户头像处的购物车模块。

支付完成后，请用户手动点击支付成功按钮。

Q2：AI-structure目前生成的结果是什么

回答：目前剪力墙结构设计模块相对成熟，生成的最终结果为CAD图纸中的剪力墙和梁布置图。

Q3：创建项目时建筑平面图是否只能是png格式

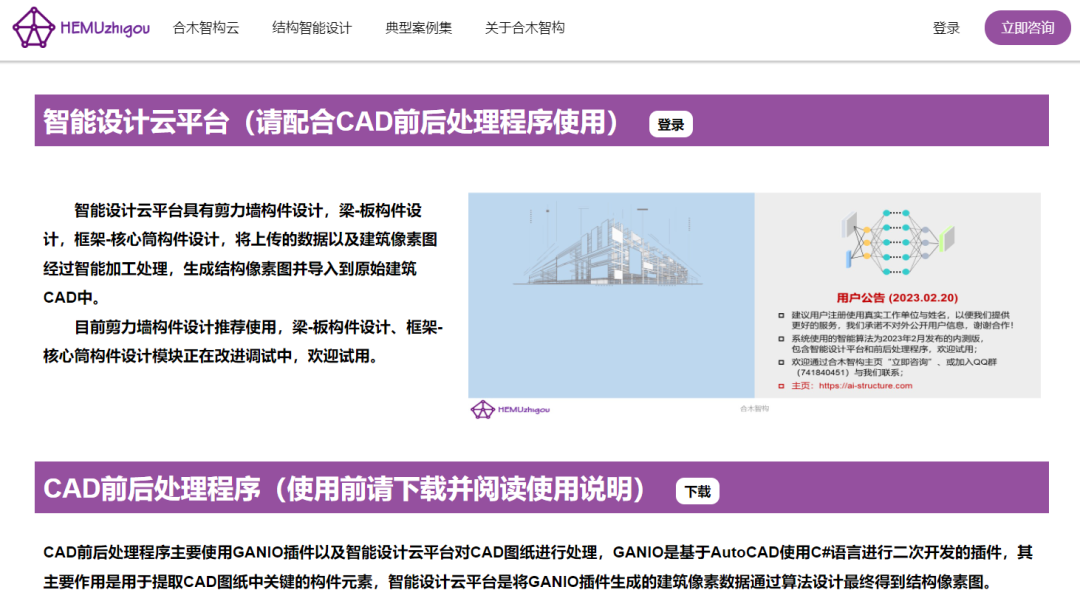

回答：是的，请使用GANIO程序进行数据的前后处理，使用说明中有详细的介绍。

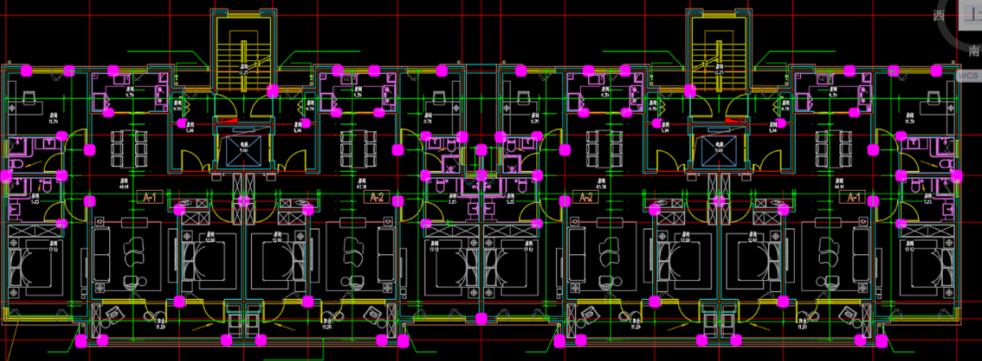

Q4：天正CAD无法提取建筑构件轴线，轴线提取后显示为细线

回答：GANIO程序中的“天正CAD”，是指图纸是由天正CAD绘制的情况。在天正CAD的t5版本及以上的图纸文件中，点击墙体构件，构件属性应该是“墙体”，而不是直线。

如果提取的轴线过细，请打开CAD中的显示线宽命令（LWDISPLAY）

Q5：CAD图纸中，生成的剪力墙为红色的轮廓线，无灰色填充，是否影响使用。

Q6：建筑空间提取时，建筑图里边原有的建筑空间是否可以使用

回答：可以。天正原有的房间对象就可以直接使用。

Q7：请问房间识别那一步目的是什么？是不是只要识别出电梯、楼梯、阳台的房间就可以了，其它房间是否可以不管？有一些开敞空间不好识别

回答：识别电梯、阳台的目的是为了优化时保证设计细节合理。目前只需要识别出电梯、阳台这两个比较重要的空间即可。

识别阳台的主要目的是避免阳台处生成不必要的剪力墙体，如果阳台没有布置墙线，那也可以不必识别阳台。

Q8：飘窗对设计的影响。遇到飘窗在模型中怎么考虑呢？因为这部分飘窗必须要凸出剪力墙之外才可不计算面积，是否可以按阳台考虑

回答：我们推荐以下两种解决方案

（a）在可以布置剪力墙的位置，手动用GANIO-Archi图层补充绘制轴线，用以给AI生成剪力墙布置；在飘窗位置的轴线则全部使用GANIO-WINDOOR图层；这样可以保证AI不会在飘窗处生成剪力墙；

（b）可以把飘窗按照阳台考虑。

Q9：典型案例文件中，有相应的建筑原图吗？

回答：我们提供的10个典型案例文件中，打开所有图层，就可以显示对应的原始建筑图方案。

Q10：AI输出的墙体还是会比实际的墙体大一些，但是关键位置的墙体都有了，想问一下布置这些墙体的逻辑是什么呢？

回答：目前ai-structure.com智能设计的原理是AI生成+经验规则微调。(a) AI生成中，主要是AI通过对既有设计数据的学习来掌握设计规律，生成构件的初步布置方案。(b) 经验规则微调则是将AI生成的图纸数据，转化为工程师使用的CAD数据，并根据工程经验等进行对称性等调整。

Q11：在设计过程中，出现了两次的图片的输入输出，那是不是可以这么理解，程序是通过识别图片中的线条来进行设计的，然后再反馈到CAD中

回答：是的。目前的方法基本是这样的逻辑，可以详见论文（Integrated Schematic Design Method for Shear Wall Structures: A Practical Application of Generative Adversarial Networks，下载链接：https://www.mdpi.com/2075-5309/12/9/1295）

Q12：设置“建筑空间”应该选取CAD中什么图层？

回答：（a）对于天正CAD图纸，天正CAD有自动生成房间的功能，生成的房间会自带一个SPACE的图层，这个时候采用“拾取图层名”，点击天正CAD生成的房间，就可以获取到这个图层名。

（b）对于常规CAD，无法自动搜索房间，工程师们可以在电梯、阳台处，手动绘制一个封闭多段线，在多段线围成的空间中，text输入空间的名称；需要保证封闭多段线与text空间名称为统一图层名，图层名可以自己取，建议可以叫SPACE，或者GANIO-SPACE；然后再拾取图层名获得建筑空间的图层名。

（c）使用说明的2.1.2 前处理部分有相应的说明，使用教程视频中，常规CAD操作视频中也有对应的操作，可以查阅。

Q13：识别墙体的时候的时候如果将100厚左右的墙识别为GANIO_WALL_Archi图层的时候有可能在这个位置布置剪力墙，但是识别为GANIO_WALL_Partition图层的时候导出的空间图像就会比较奇怪。

回答：上图是没有问题的。当CAD图纸中墙体构件的厚度小于设定的最小墙厚值，且该墙体轴线位于GANIO_WALL_Partition图层时，该墙体不会被输出至像素图，即这个位置不会布置剪力墙。这不影响最终设计结果，可以直接采用CAD插件的后处理工具，提取对应的剪力墙构件即可。

Q14：建筑平面尺寸不超过51m×25m是什么意思？

回答：建筑方案的平面尺寸需要在51m×25m范围内，即建筑平面x轴方向长度需要短于51m，且y轴方向长度需要短于25m。根据我们收集到的资料，这个尺寸已经可以满足绝大多数剪力墙住宅的尺寸要求。

Q15：后处理剪力墙导入时，像素图中有些没导到CAD上

回答：后处理程序在提取像素图中的剪力墙的时候，如果墙肢长度过短，就自动忽略。

Q16：因为很多住宅都是200厚的砌体墙和剪力墙，如果碰到300厚的剪力墙，是否还能进行结构墙体的设计？

回答：这个是可以设计的。需要在参数设计中，将提取墙厚最大值设置为一个大于300的值，比如350，这样能保证300厚的建筑墙能被提取出来。

联系方式

QQ群：741840451（欢迎入群交流讨论）

廖文杰：[email protected]；

费一凡：[email protected]

合木智构网站中也有联系我们选项，欢迎试用
