ai-structure.com：土木工程自然语言规则AI解译模块上线测试

2023年4月20日、4月27日和5月5日，ai-structure.com相继发布了新的v0.0.4版本以及图神经网络剪力墙设计、GAN-to-ETABS自动化建模程序(含源代码)等功能。感谢过程中各位工程师的积极参与和反馈。

本次更新，我们将发布一个全新模块：“规则自动解译”（https://ai-structure.com/#/auto-explain），该模块无需注册和登陆账号，可直接使用。本研究由郑哲同学、林佳瑞老师等完成，参阅（新论文：面向自动合规审查的知识增强语义对齐和自动规则解译方法）。

0

太长不看版

土木工程领域有大量的知识是用人类的自然语言表达的，典型例子就是我们的设计规范。如果能够让计算机读懂设计规范并自动将其翻译成计算机代码，那将显著提升我们的结构设计智能化水平。不过由于土木工程专业词汇众多，AI学习的专业语料又比较贫乏，严重限制了土木工程自然语言规则自动解译工作的进展。

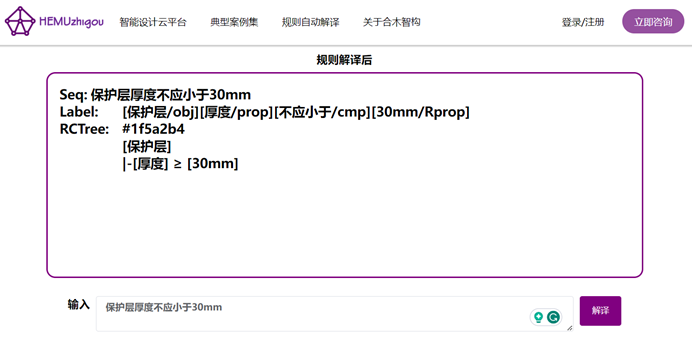

针对以上挑战，我们开发了AI规则自动解译模块（访问链接：https://github.com/SkydustZ/auto-rule-transform），并在ai-structure.com网站进行了部署（访问链接：https://ai-structure.com/#/auto-explain）。用户只需要在“输入栏”输入自然语言表达的语句（如“保护层厚度不应小于30mm”），则AI可以通过识别词语含义，对自然语言的文本打上标签，进而把文本内容翻译成对应的语法树结构，可以转换成任意计算机语言的代码。

注意：“输入栏”输入的文字不能有空格，否则系统会解译失败。

1

典型案例

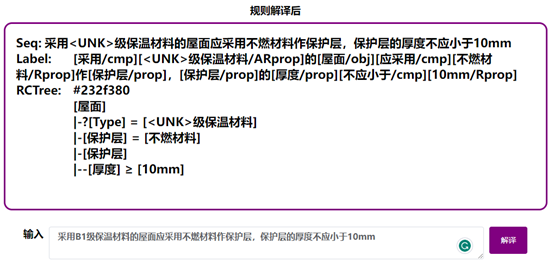

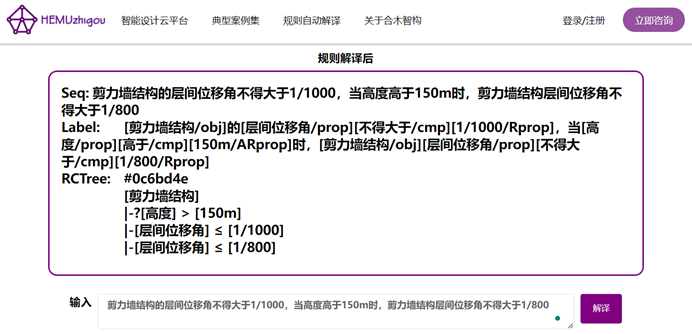

规则解译的典型案例如下：

2

规则自动解译模块原理介绍

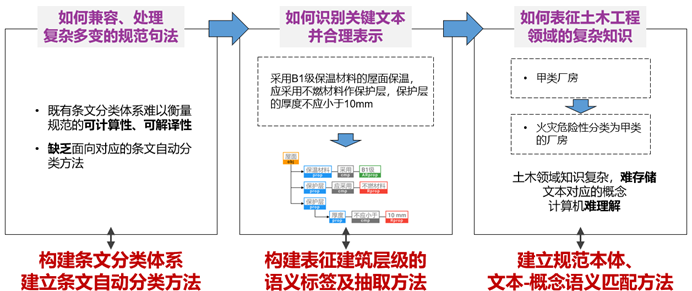

规则自动解译方法，融合深度学习与CFG语法，兼具高效与准确，可解释性强；引入领域本体和实体链接技术，跨越模型及规范的语义鸿沟，提升规则生成效率及准确度；支持复杂规则解译，可生成不同语法、格式的规则语言，具有高通用性及高扩展性。

详细技术可见新发明专利：一种规范自动解译的BIM智能审图方法、系统和介质。

3

规则自动解译模型组成

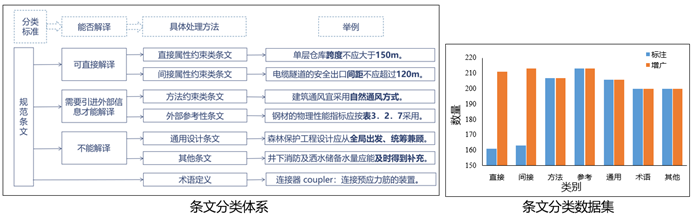

3.1 预处理

3.2 结构解析

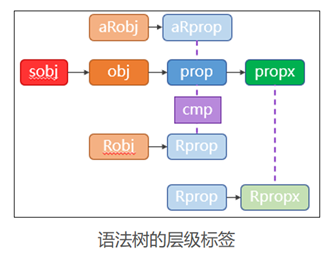

语法树规则与层级标签示意图

基于CFG语法的自动语法树生成

4

后记

智能审查也是智能设计的一个重要环节。自动化的规则解译可以有效避免人工编码带来的成本高、维护性和可扩展性差等问题。欢迎大家试用、并反馈您的宝贵意见。

联系方式

QQ群：741840451（欢迎入群交流讨论）

廖文杰：[email protected]；

费一凡：[email protected]

ai-structure.com网站中也有联系我们选项
