《钢筋混凝土有限元》课程大作业情况汇总

2017-2018《钢筋混凝土有限元》课程大作业情况汇总

前言

清华大学研究生课程《钢筋混凝土有限元》在学期末会安排一次大作业，一般是要求同学对一个具体的工程或者案例做分析，锻炼考察学生对知识的掌握情况。本学期末的大作业是对一个钢筋混凝土框架节点试验进行模拟。作业提供构件几何和材料数据，以及地震荷载的加载位移。要求预测梁端加载点力-位移曲线预测结果，提交分析报告和计算模型，要求采用实体单元，但分析程序不限。

一、试验简介

试验研究对象为一混凝土梁柱节点，取自一6层RC框架，结构总高22.2m，首层层高4.2m，其余标准层高3.6m，结构底部固结，其结构平、立面布置如图1所示。

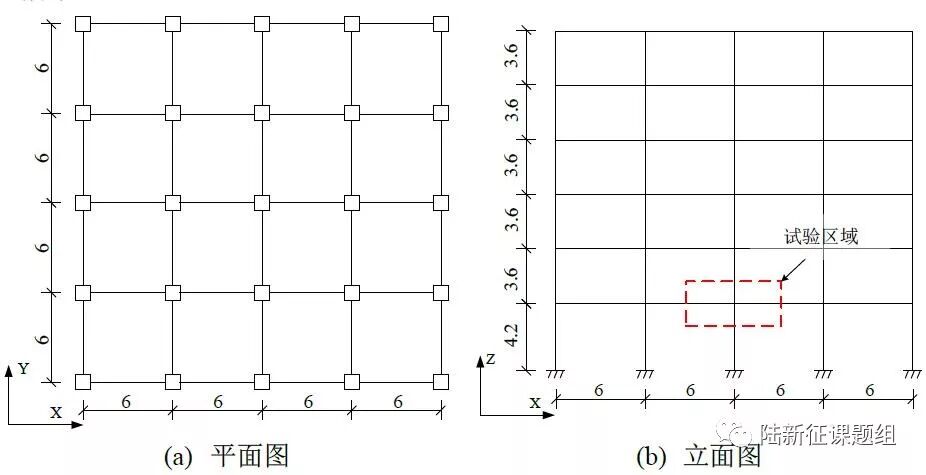

图1  6层RC框架平立面布置图

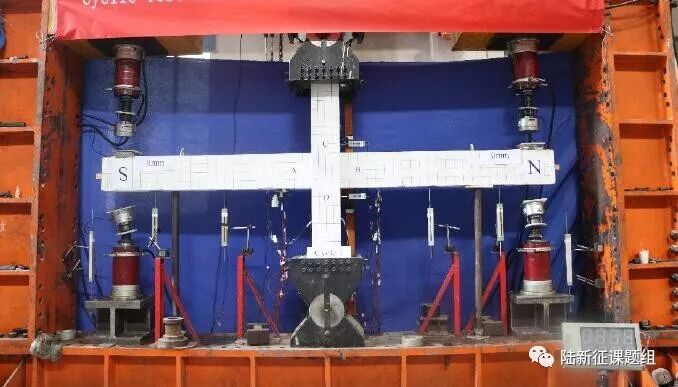

该实验为框架节点低周往复试验，试验装置如图2所示，加载时南侧下方与北侧上方的作动器同时加载，加载点位置距离柱中轴线位置1.5m。

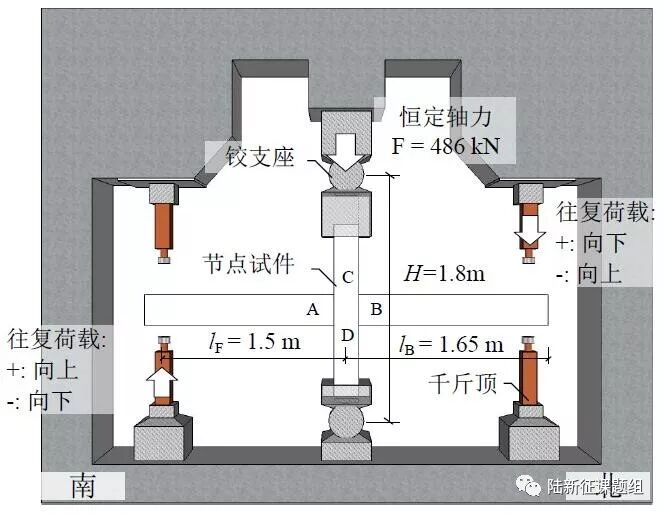

图2  加载装置示意图

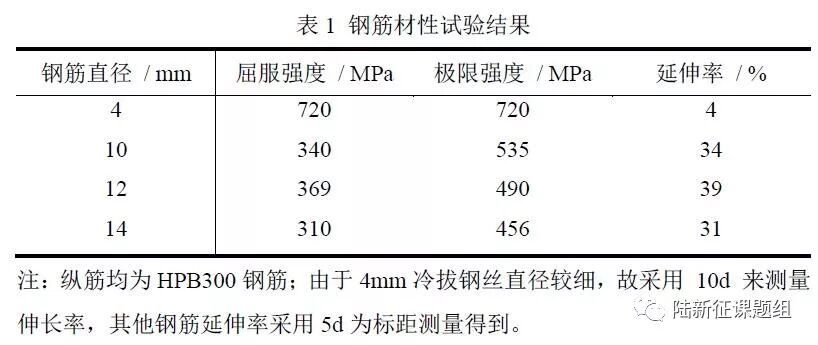

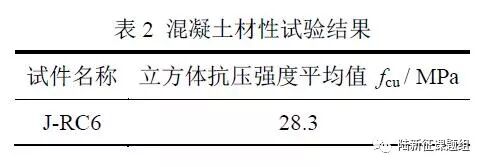

二、构件配筋与材性试验结果

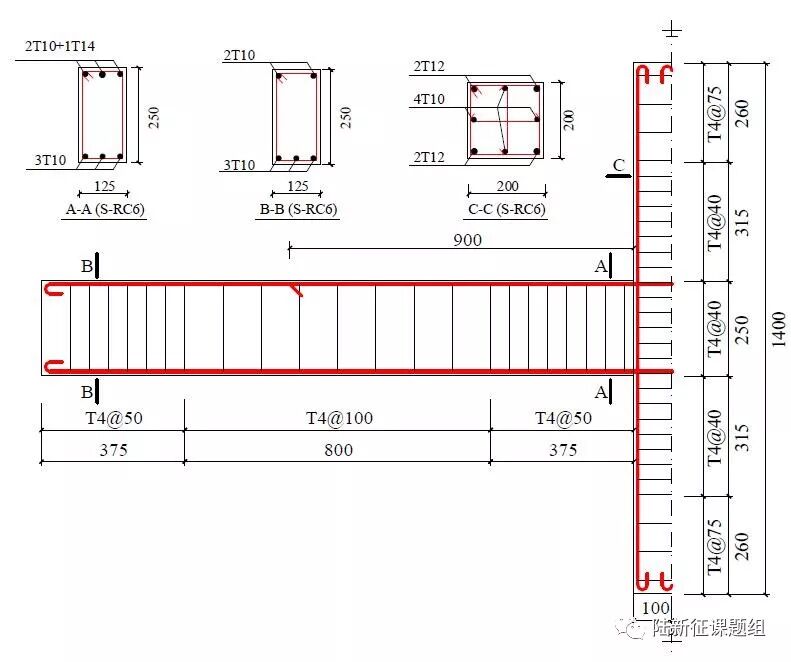

图3  试件配筋图 （单位：mm）

三、加载机制

1. 首先对柱子施加轴力：486.2 kN

2. 然后按照既定加载制度加载：北侧加载点位移如下图所示，南侧加载点与北侧加载点位移等大反向。

3. 加载时以向下加载的千斤顶位移为主，另一侧千斤顶推力等于该千斤顶。

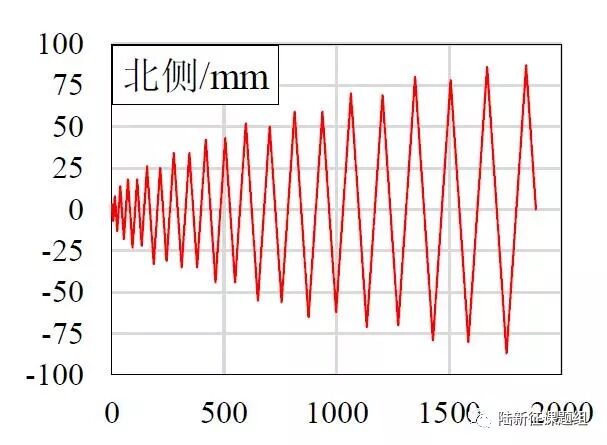

图4  试件北侧加载点位移历程

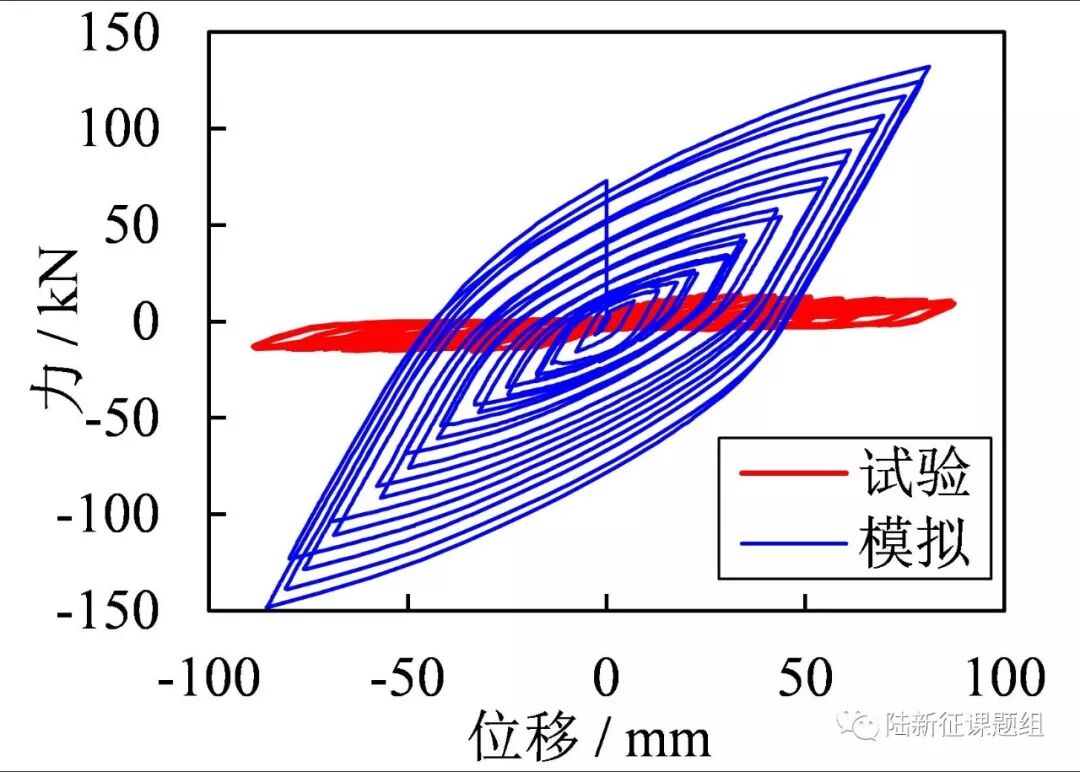

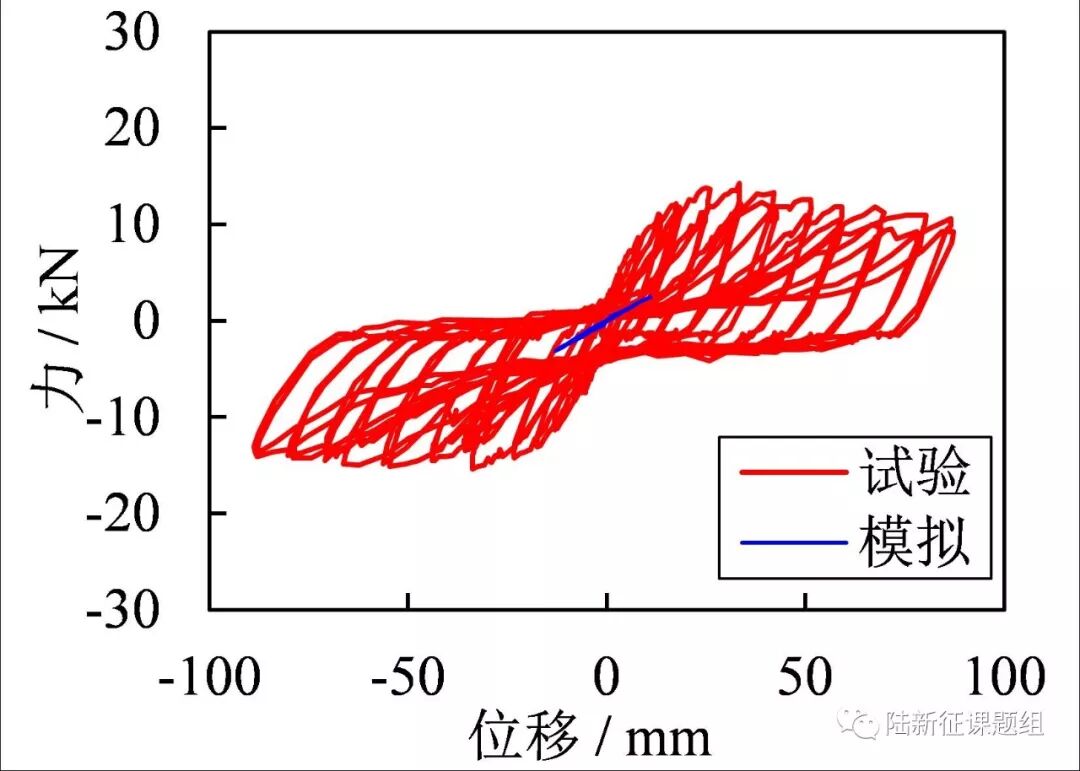

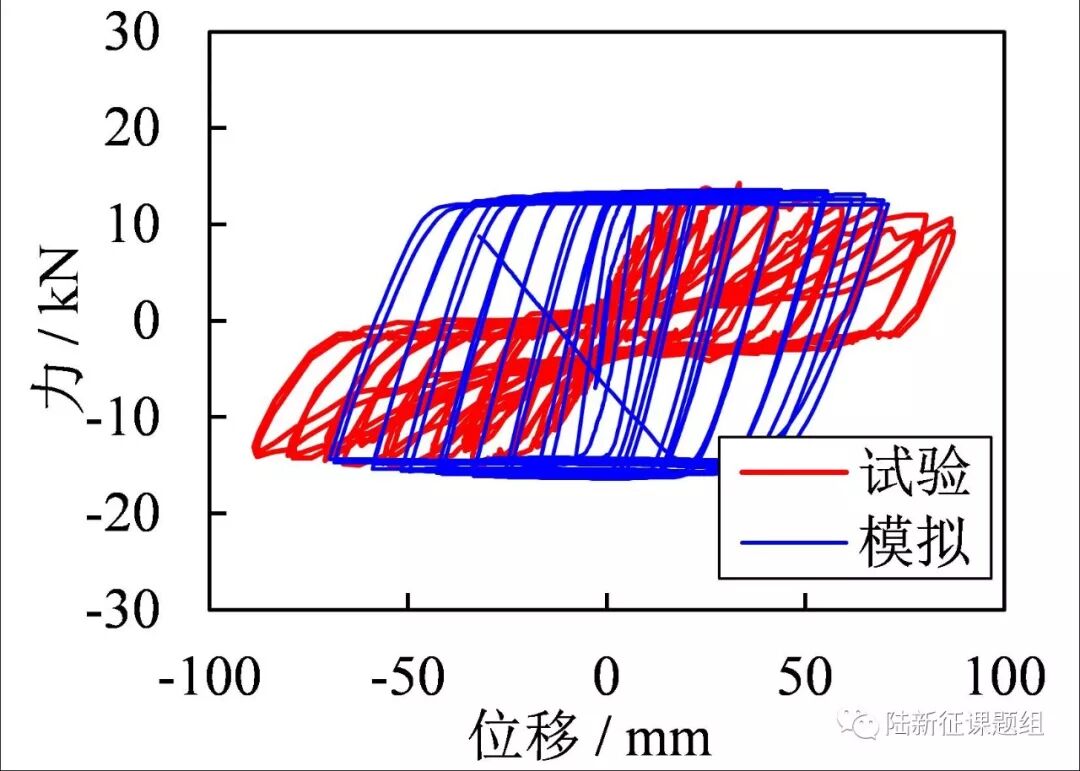

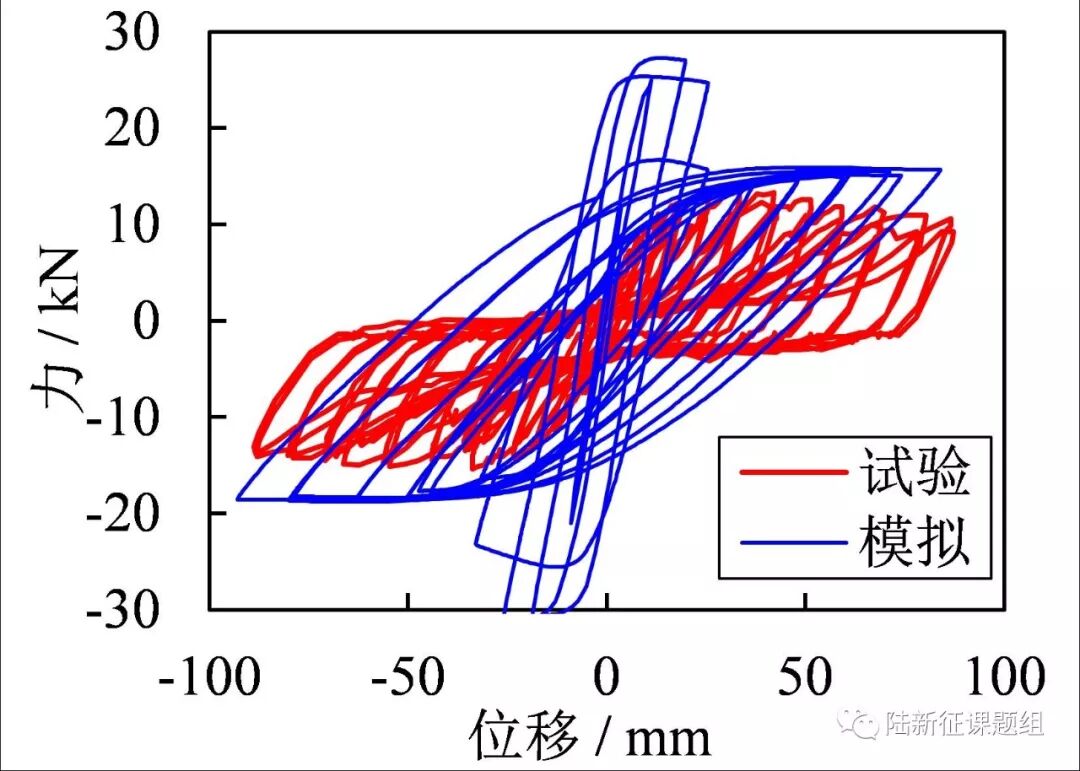

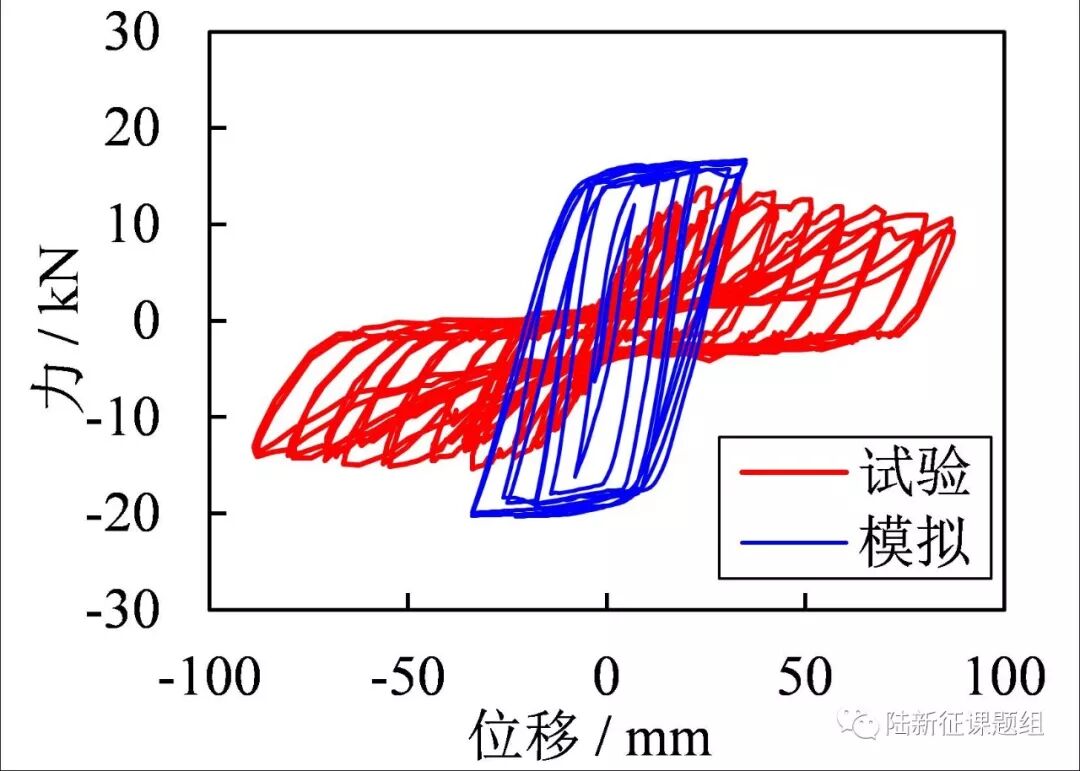

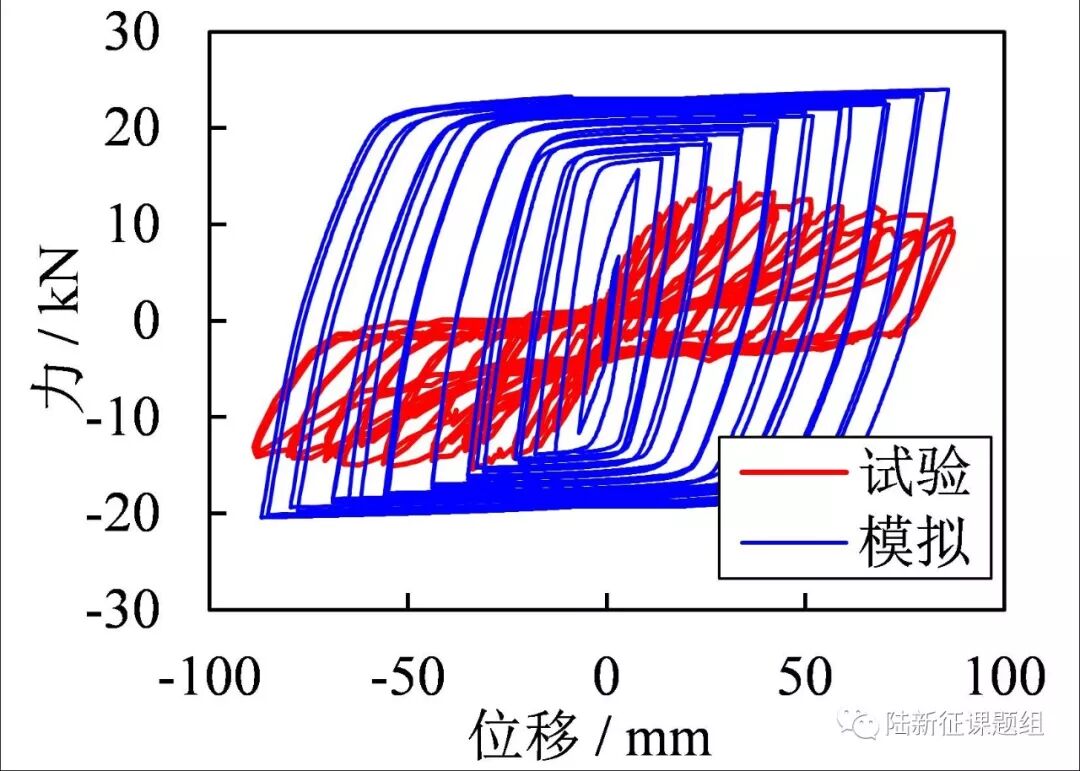

四、模拟结果

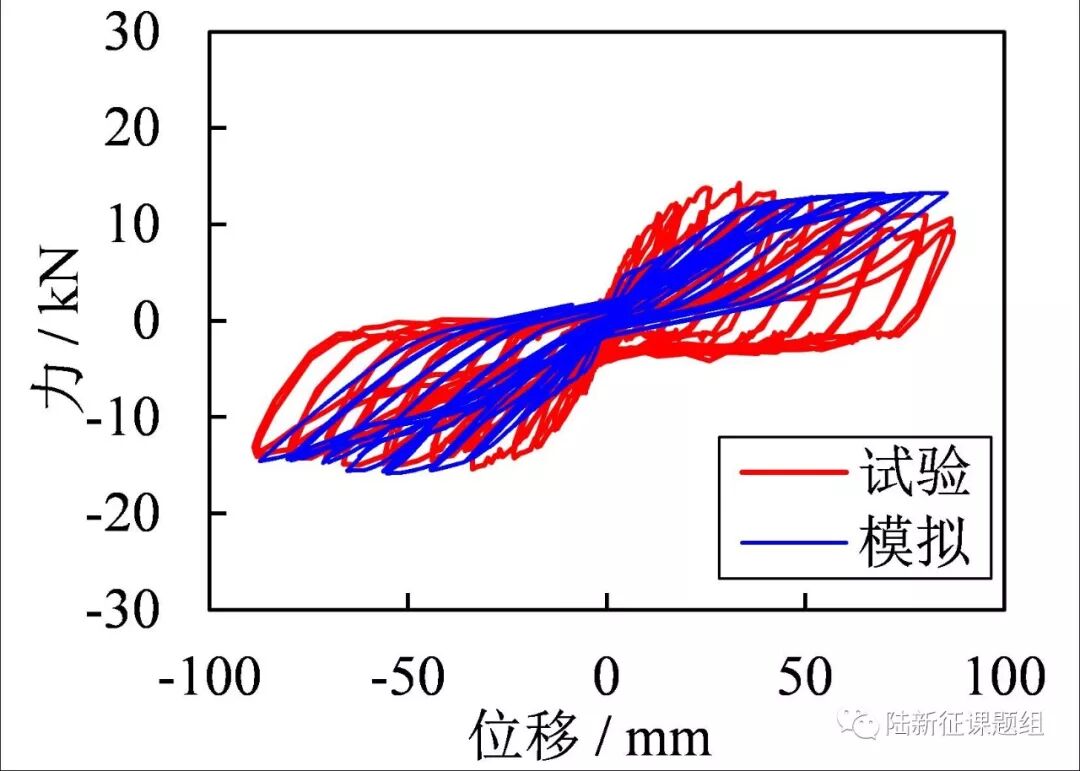

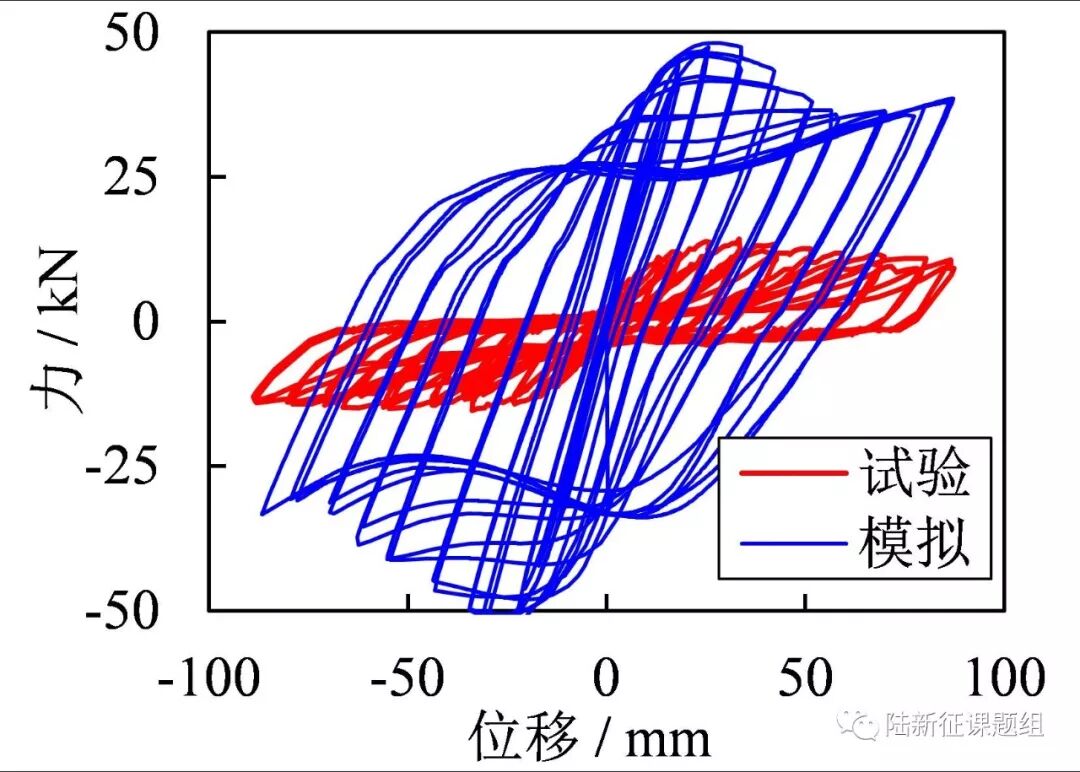

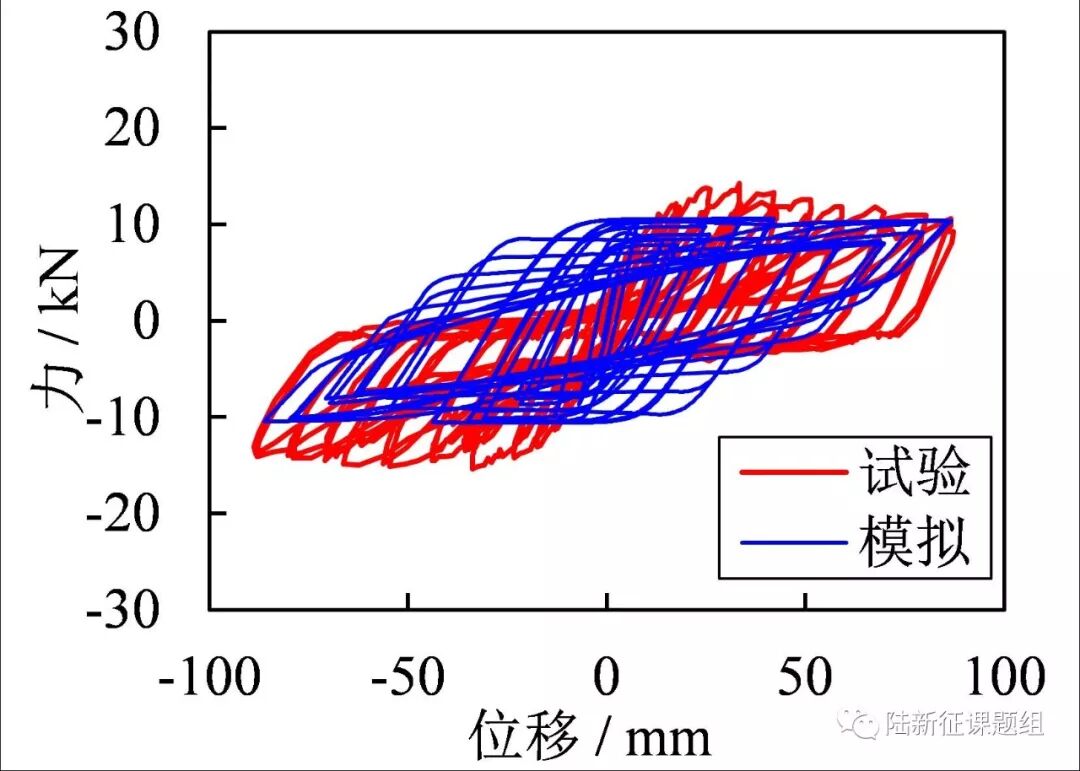

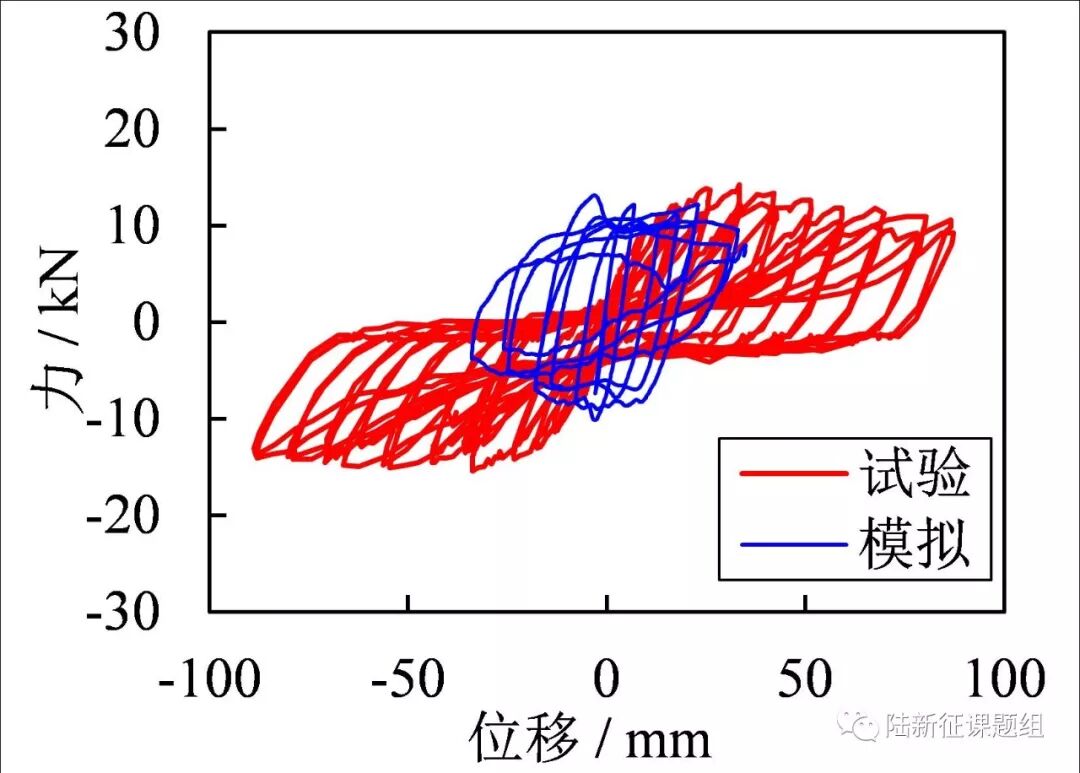

全班选课35人，共有27人选择采用Abaqus软件，7人选用MSC.Marc软件，1人选用Ansys软件进行模拟（都是采用实体单元），结果如下：

Abaqus (27人)

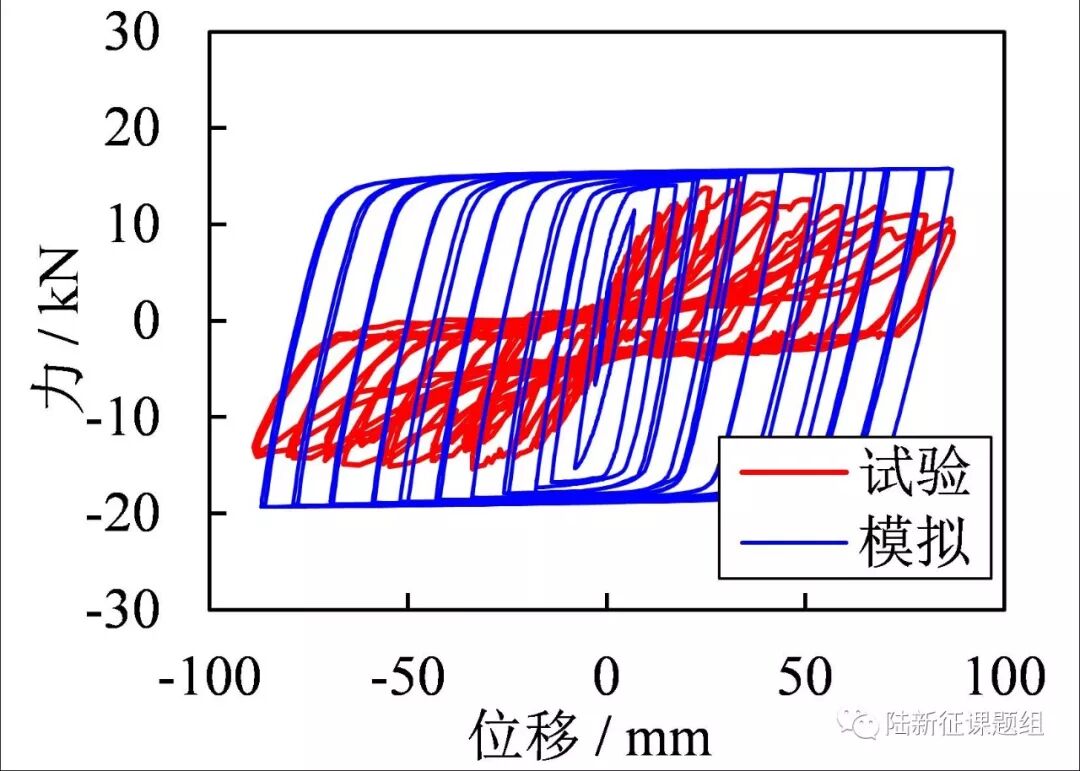

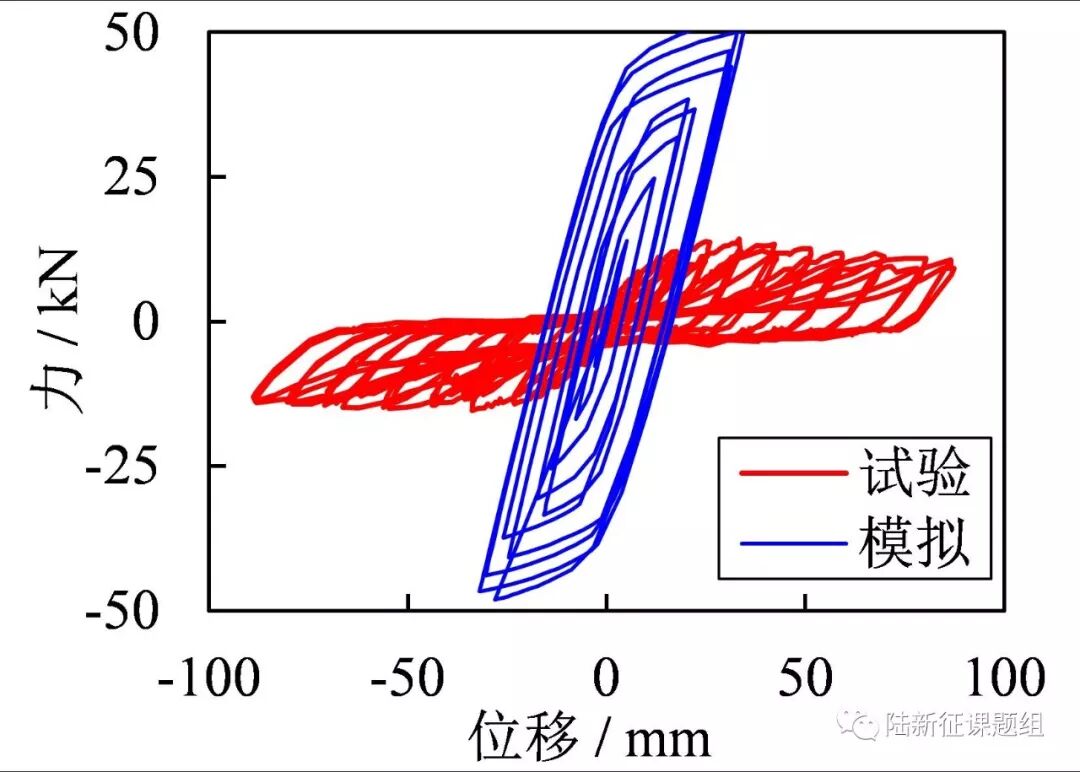

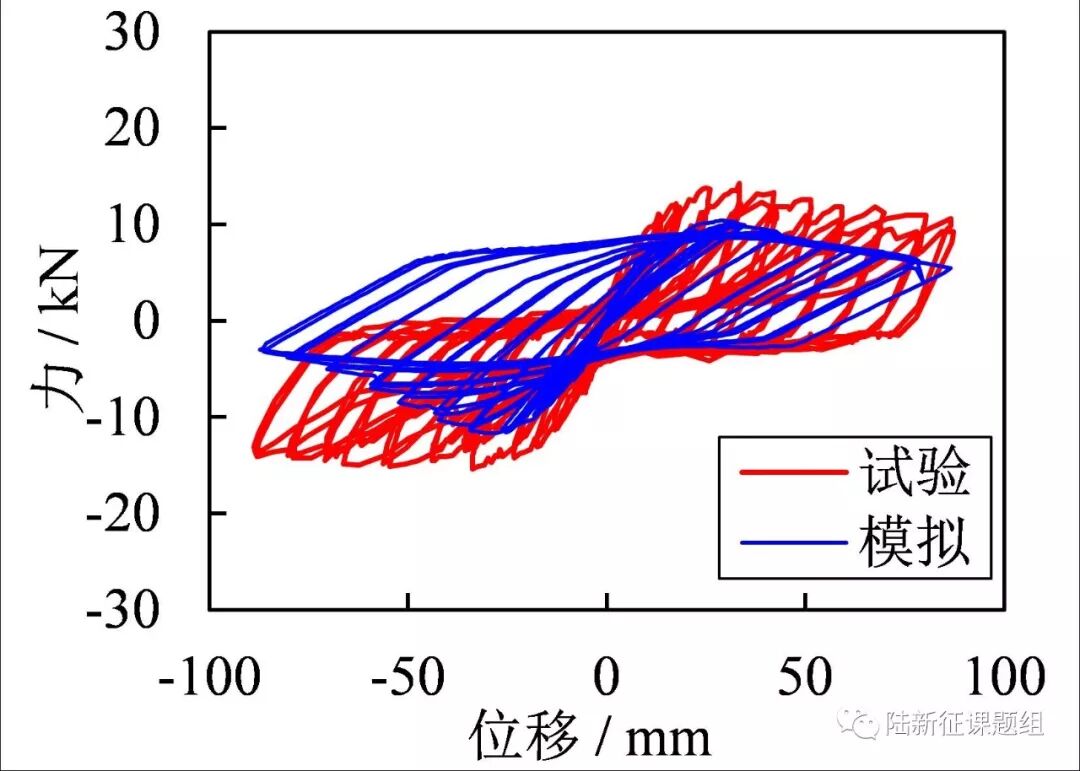

ABAQUS-01

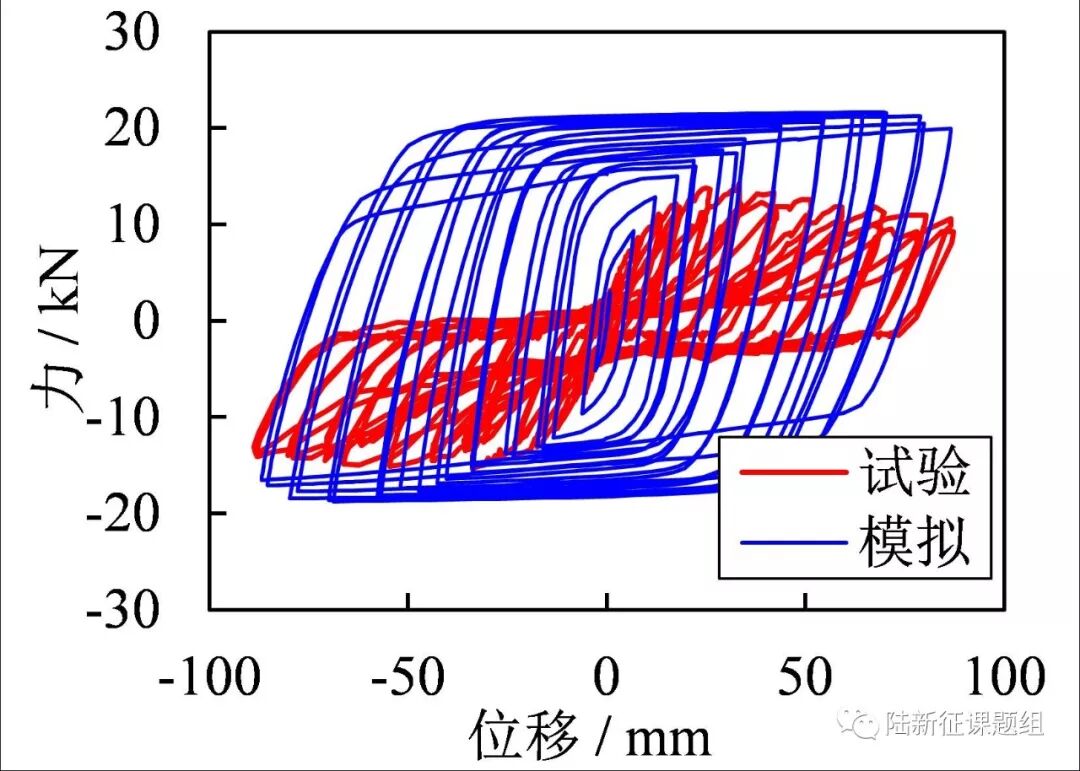

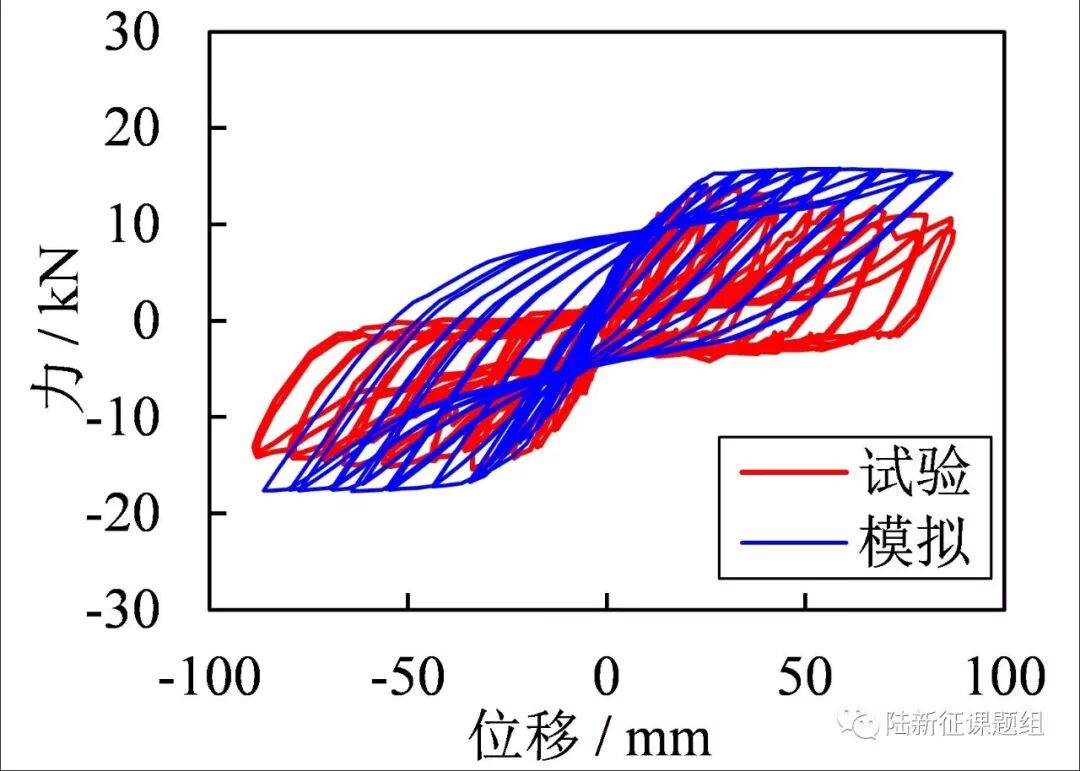

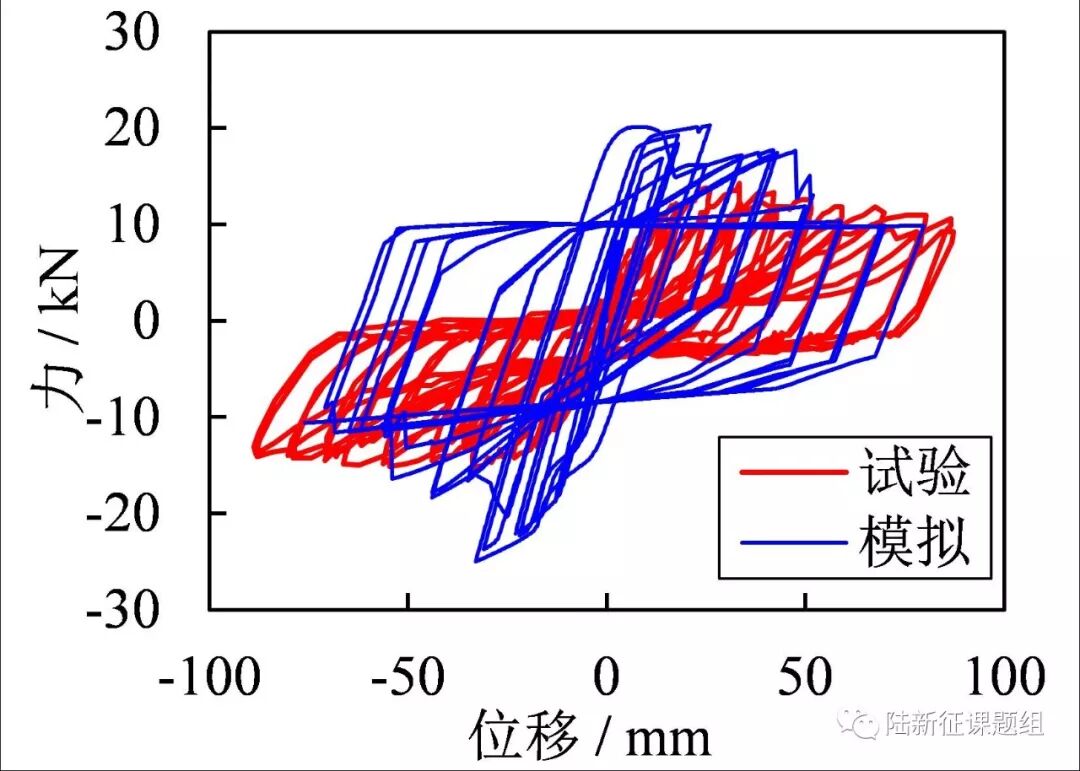

ABAQUS-02

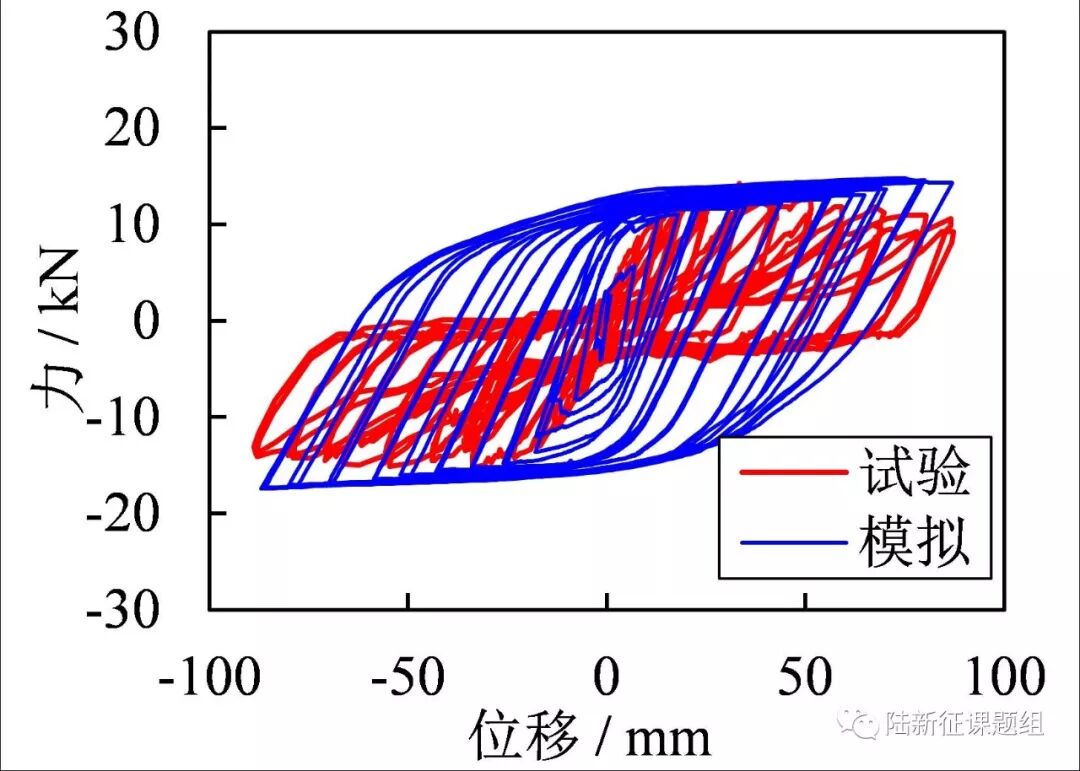

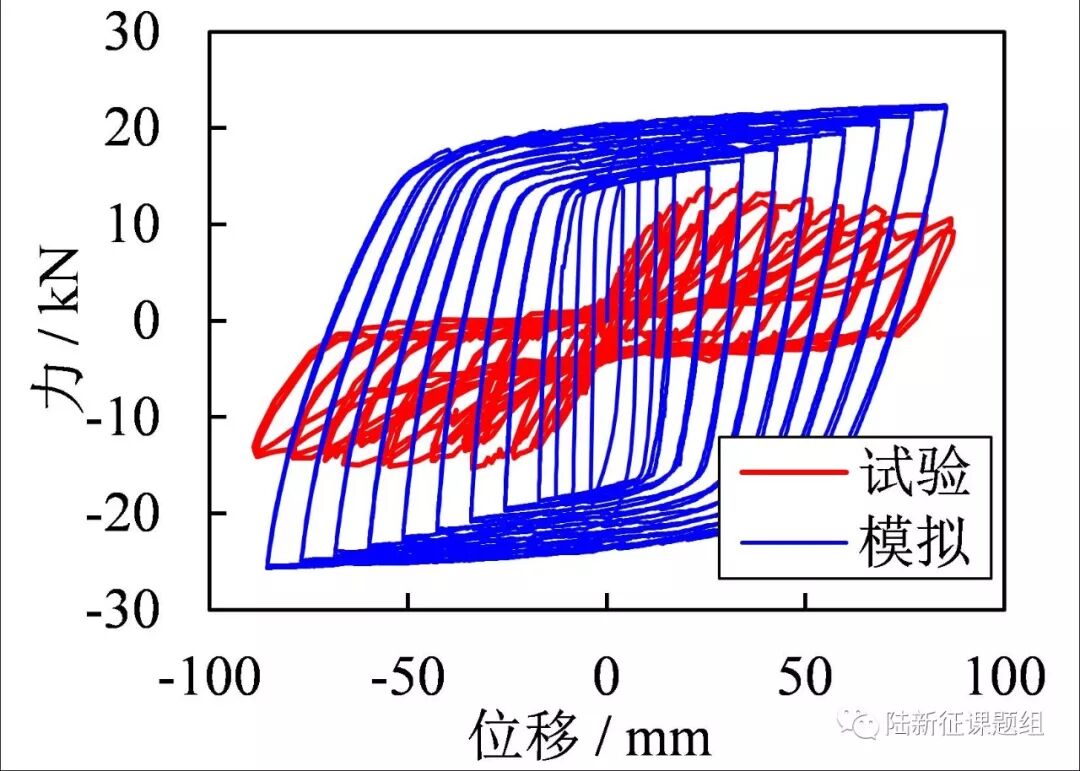

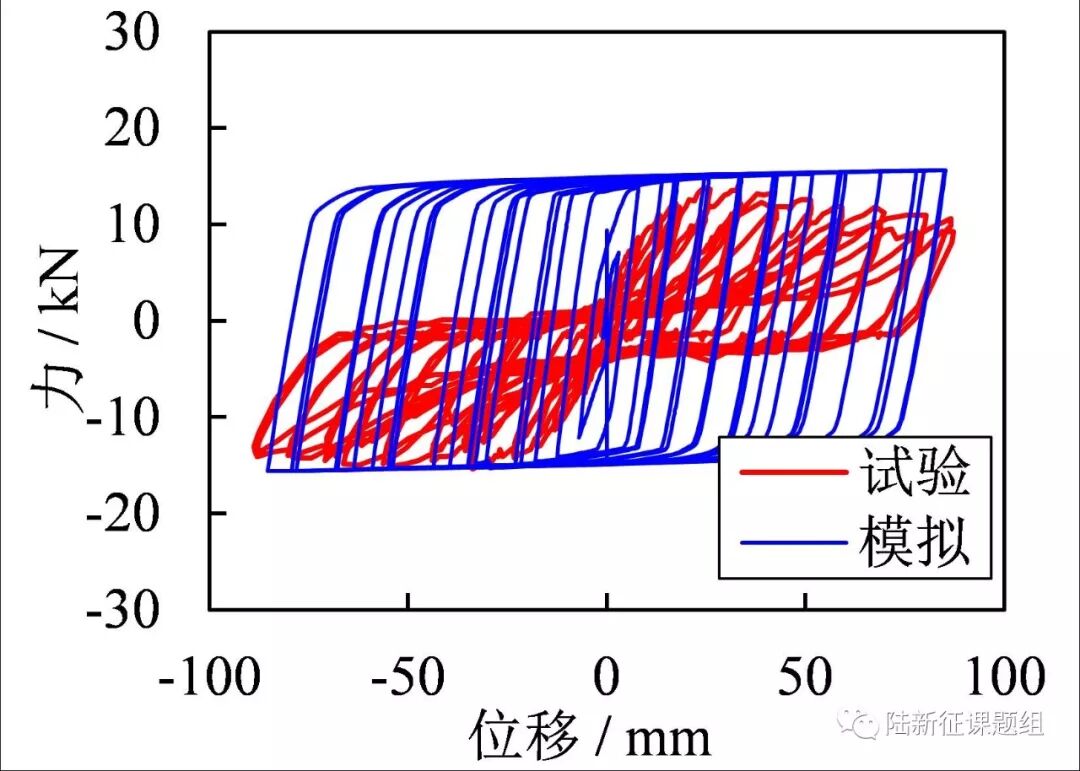

ABAQUS-03

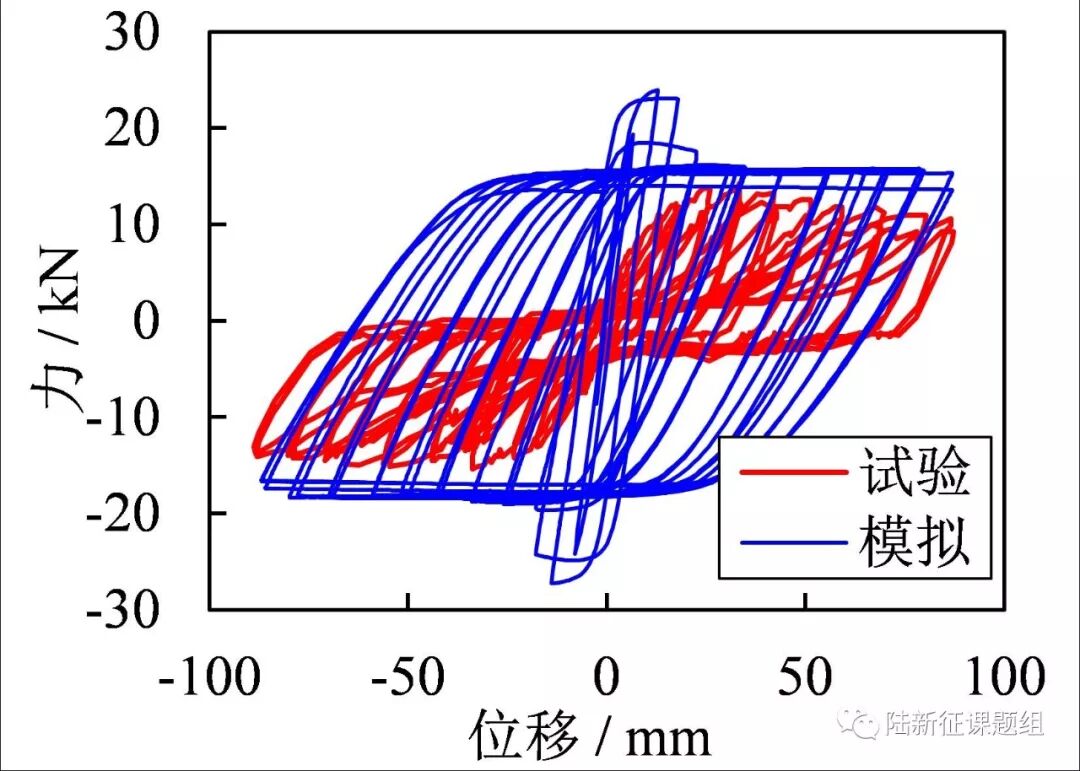

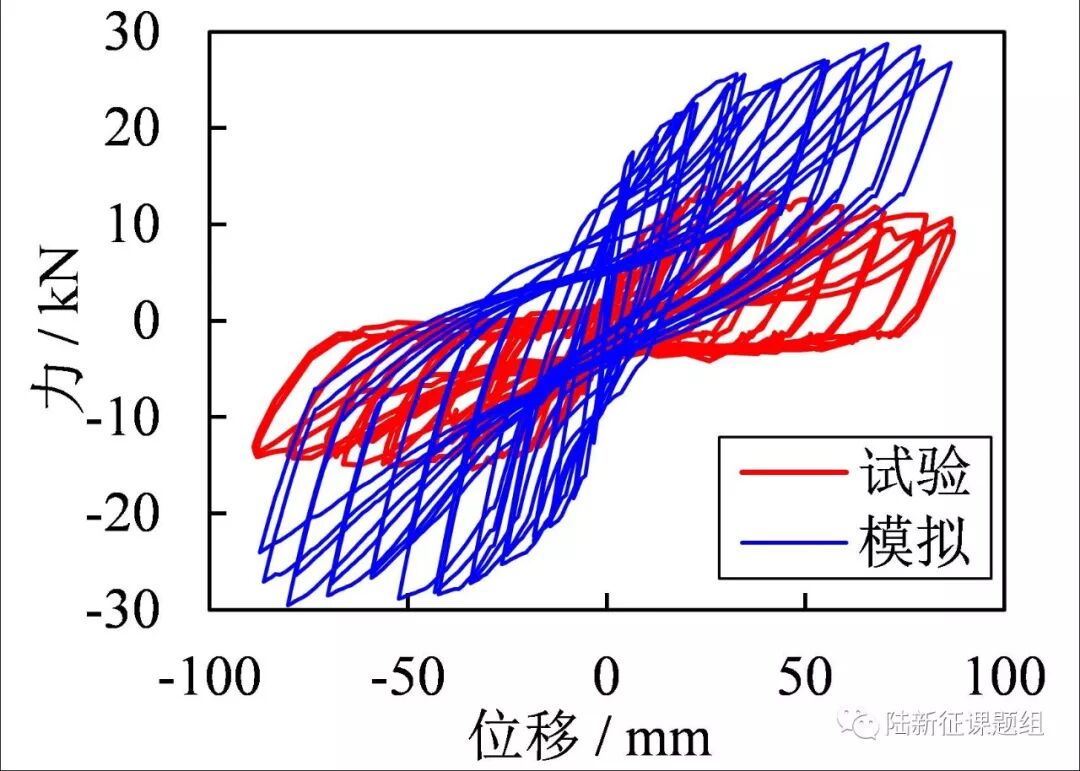

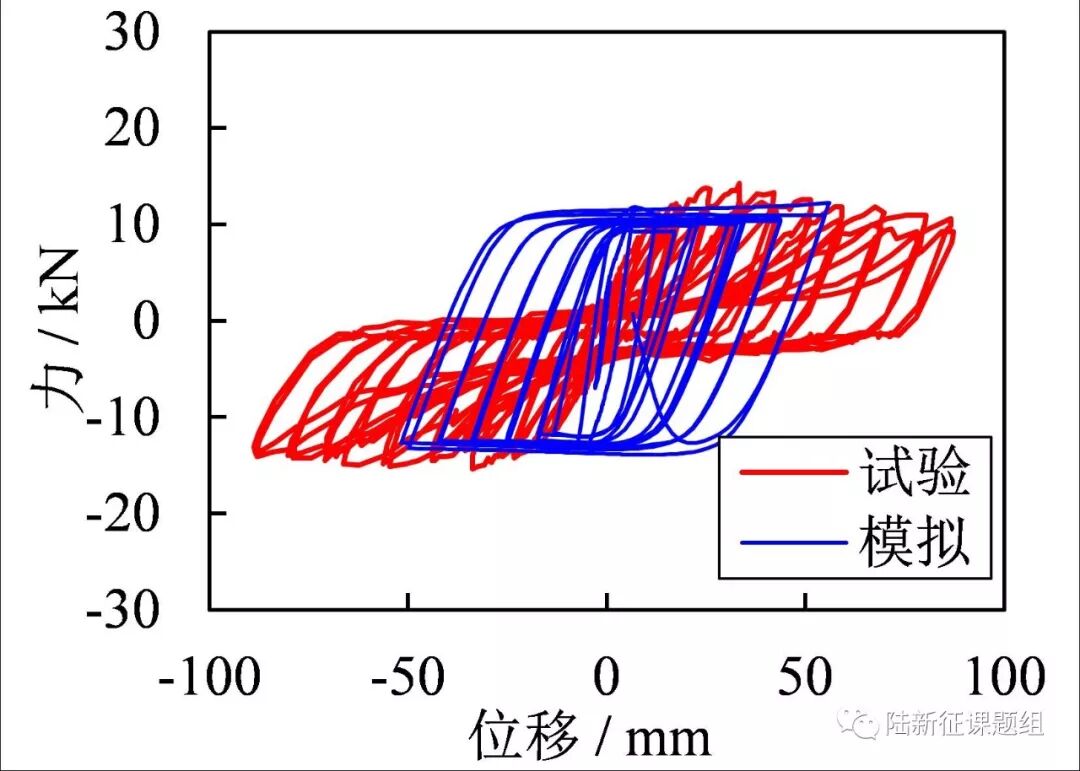

ABAQUS-04

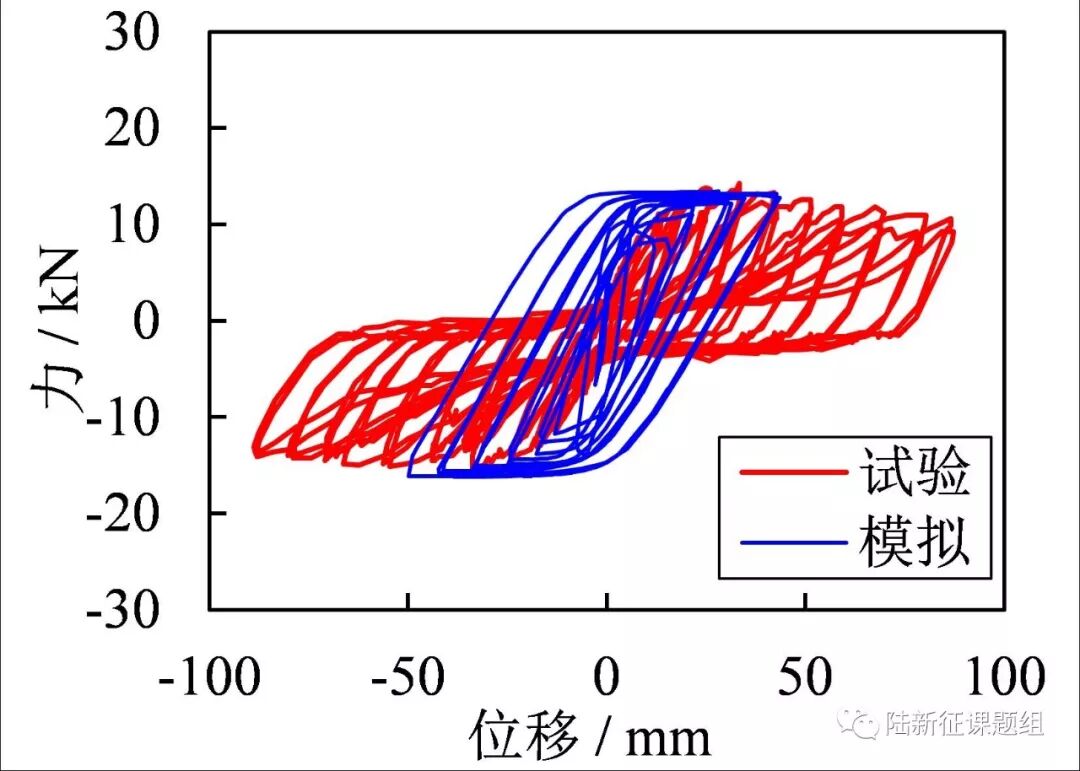

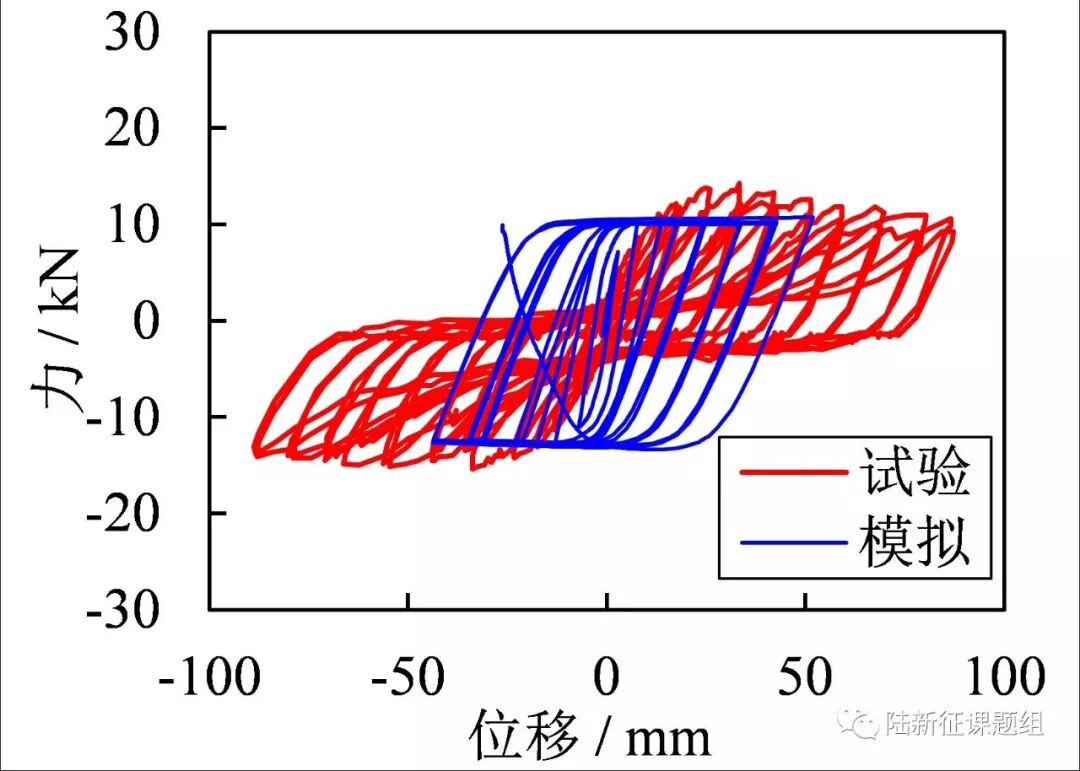

ABAQUS-05

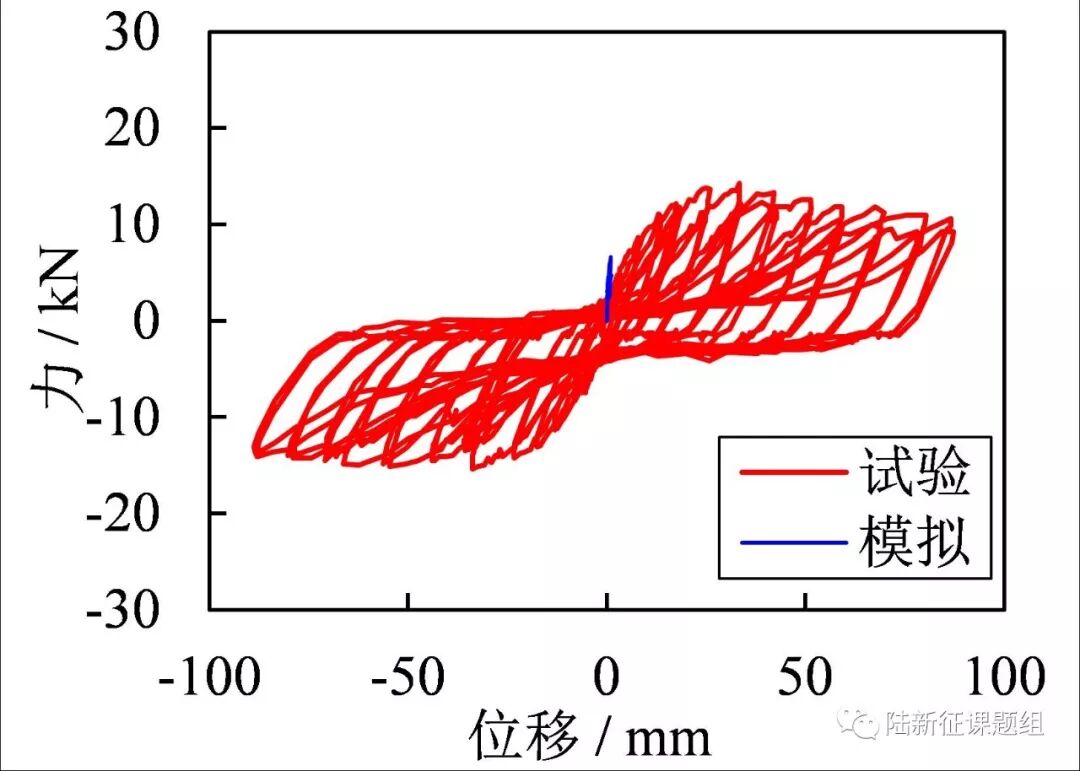

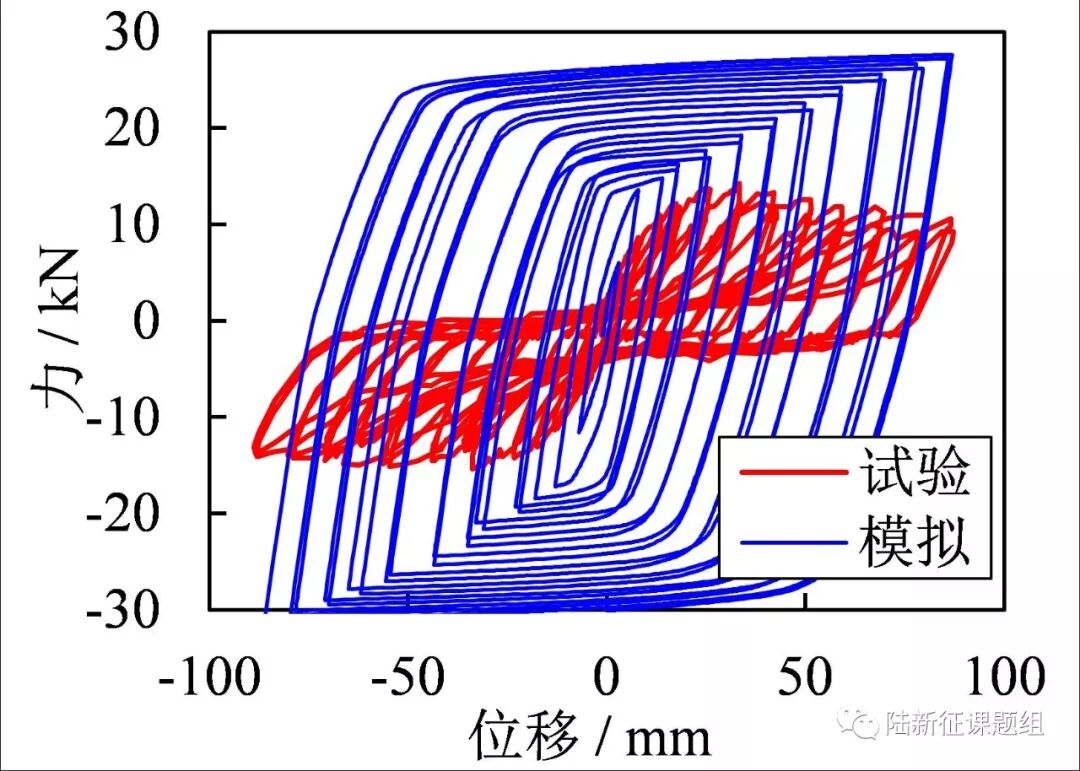

ABAQUS-06

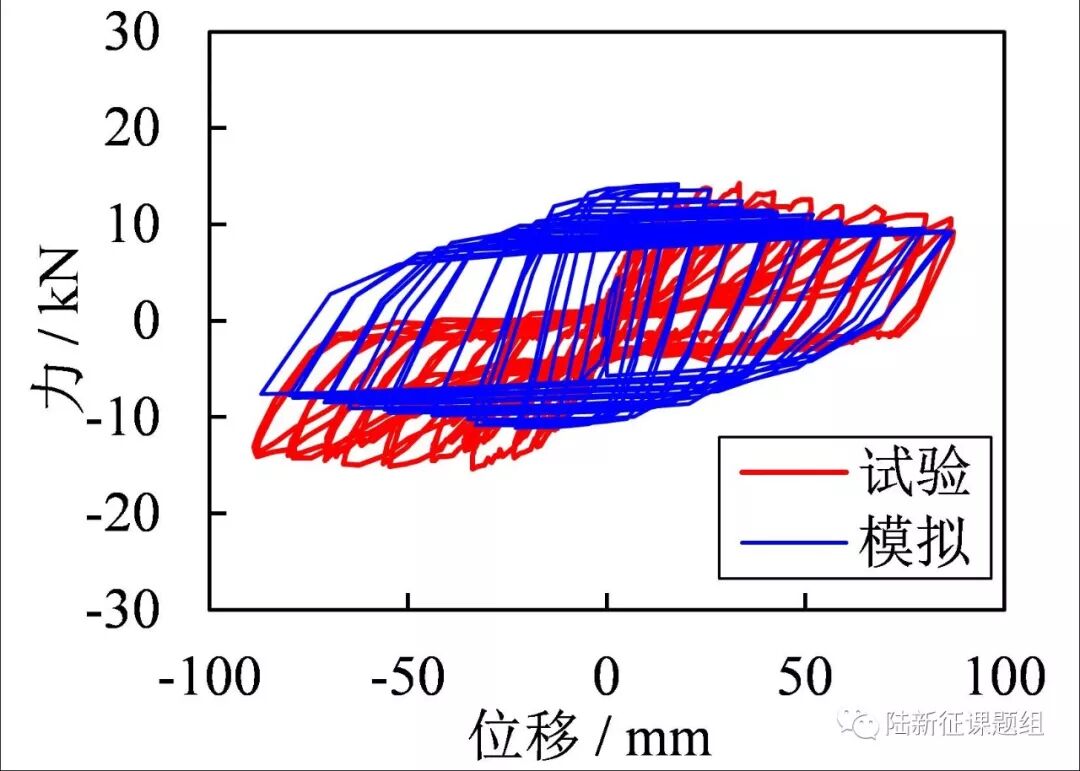

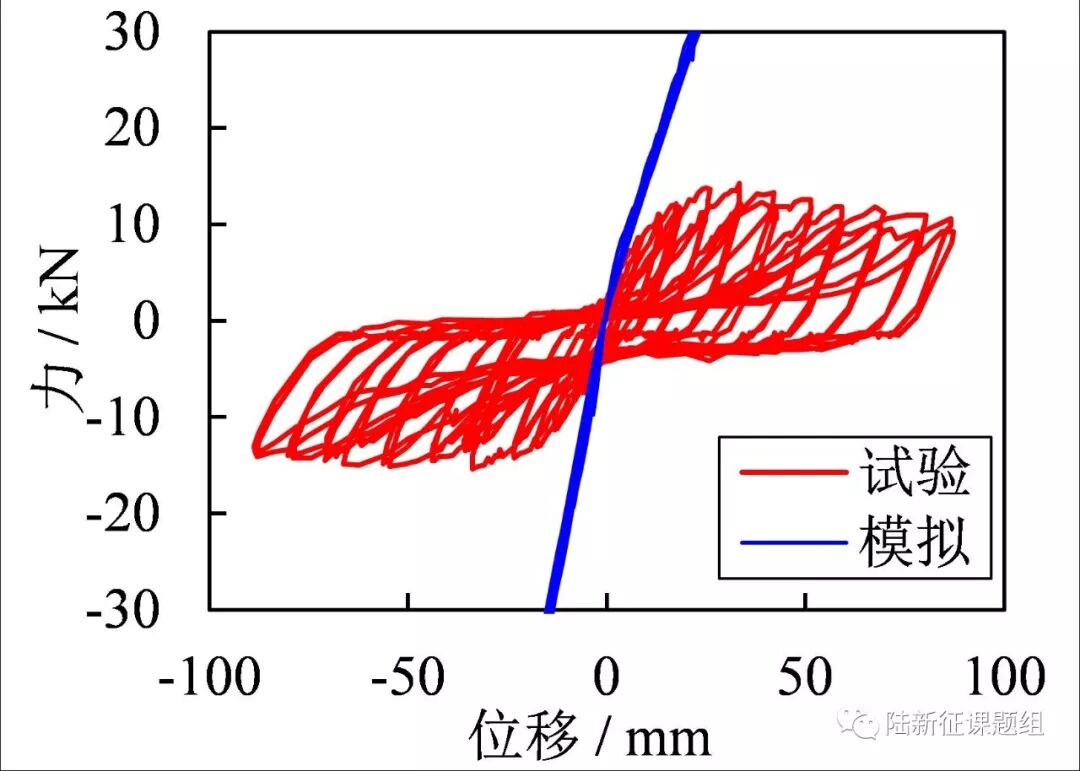

ABAQUS-07

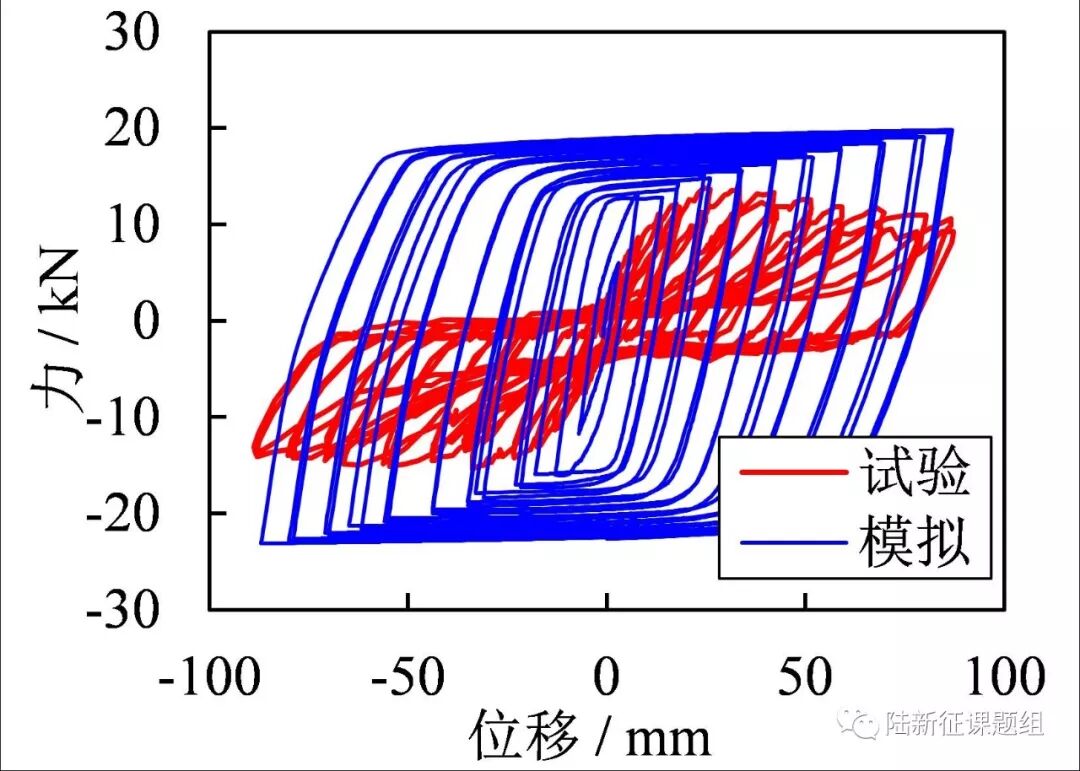

ABAQUS-08

ABAQUS-09

ABAQUS-10

ABAQUS-11

ABAQUS-12

ABAQUS-13

ABAQUS-14

ABAQUS-15

ABAQUS-16

ABAQUS-17

ABAQUS-18

ABAQUS-19

ABAQUS-20

ABAQUS-21

ABAQUS-22

ABAQUS-23

ABAQUS-24

ABAQUS-25

ABAQUS-26

ABAQUS-27

MSC.Marc （7人）

MSC.Marc-01

MSC.Marc-02

MSC.Marc-03

MSC.Marc-04

MSC.Marc-05

MSC.Marc-06

MSC.Marc-07

Ansys （1人）

ANSYS-01
