引言

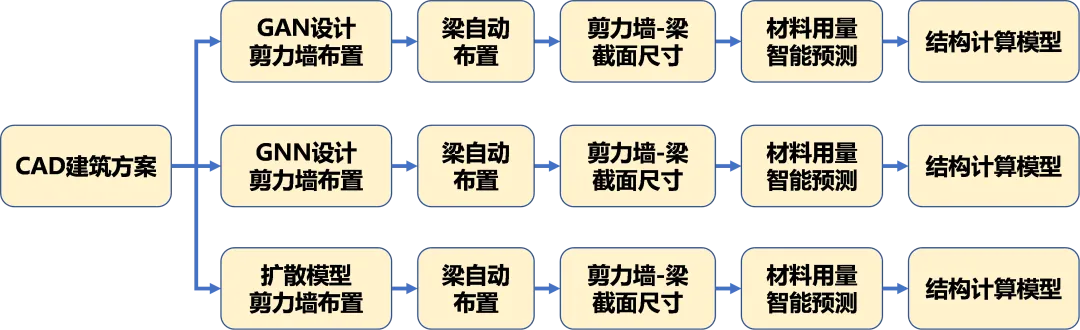

自2023年7月AIstructure-Copilot的剪力墙智能设计功能上线以来，经过近两年的不懈努力，该功能已经比较完善，得到了广大工程师的好评和大量应用。

近期经常有工程师咨询，除了剪力墙结构外，其他结构类型的智能设计方法何时可以上线。今天，我们推出了新增框架结构智能设计功能的AIstructure-Copilot-V0.3.6版本，诚邀大家试用，并给我们提出宝贵意见。

增加框架结构智能设计功能

1.1 菜单栏增加框架结构设计功能模块

AIstructure-Copilot-V0.3.6在菜单栏中增加了框架结构智能设计模块，如下图所示。其中，包括使用引导、框架梁智能设计、构件截面尺寸智能设计、构件截面&荷载的显示与修改，结构PKPM模型自动构建与分析等功能。

图1 菜单栏增加“框架结构智能设计”模块

1.2 框架结构智能设计操作

3分钟视频演示框架结构智能设计操作流程

用户在实际工作中，应按照下述操作过程进行框架结构的智能设计。

（1）对CAD图纸进行设计前处理，此部分操作在设计前处理模块中完成，与剪力墙结构的前处理相同，包括图层提取、参数设置、轴线提取、建筑空间识别等步骤；

（2）完成前处理后，在“框架结构智能设计”模块，完成框架梁智能设计，AI将根据建筑图纸的布置，智能完成框架梁的布置；

（3）检查并调整楼板荷载，用户根据建筑实际使用用途，检查核对楼板的荷载信息，对需要单独调整的部分进行人工调整，为后续构件截面尺寸预测提供输入；

（4）框架截面尺寸智能设计，AI将根据框架梁的布置结果和楼板荷载信息，自动生成构件截面尺寸信息，并显示在CAD界面；

（5）完成智能设计后，用户对设计结果的构件截面与荷载信息进行检查核对，对需要调整的进行人工修改；

（6）自动结构建模和分析，软件可将用户调整后的设计结果直接在后台调用PKPM进行力学分析和计算，将分析结果展示给用户，同时用户可下载PKPM模型到本地，方便后续设计工作的开展。

框架结构智能设计典型案例

我们以一个高13.5m，跨度5.4m X 1.8m X 5.4m，位于8度区的框架为例，其建筑图如图2所示，前处理完成后的图纸如图3所示。其中，红色为柱子，黄色为建筑墙，蓝色为门窗。

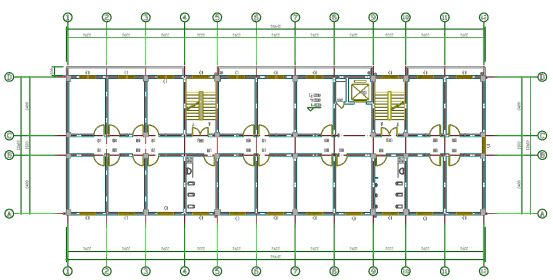

图2 建筑图

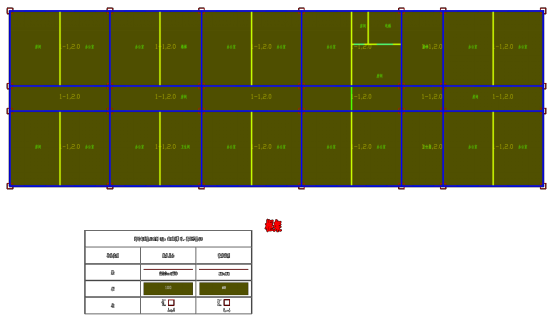

图3 前处理完成后的图纸

前处理完成后，用户执行框架梁智能设计，软件将自动根据建筑布局，完成框架梁的布置，结果如图4所示，蓝色为AI自动布置的框架梁。

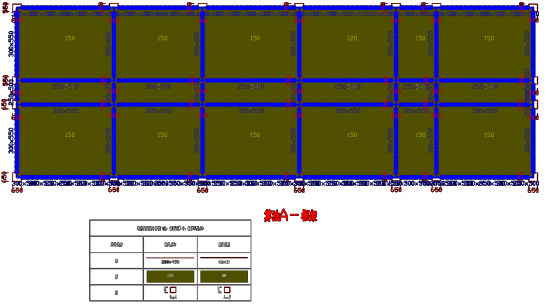

图4 框架梁智能设计结果

（蓝色为框架梁）

完成框架梁智能设计后，可进行框架构件截面尺寸智能设计，软件将提供两种算法的设计结果，图5为其中一种算法的设计结果示例，用户可通过构件截面&荷载显示功能进一步查看每个构件的截面尺寸设计结果。

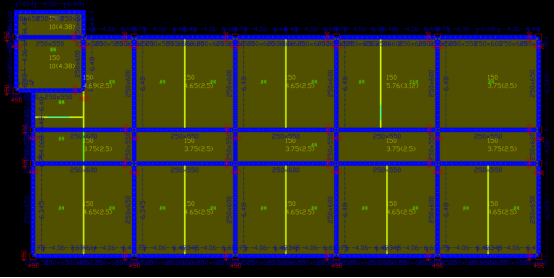

图5 框架构件尺寸智能设计结果

用户可以将智能设计结果进行结构建模分析，这里软件会自动在后台调用PKPM软件进行力学分析（如图6所示），可以直接给出力学指标（如图7所示），用户也可以将模型下载到本地，便于后续工作的开展。

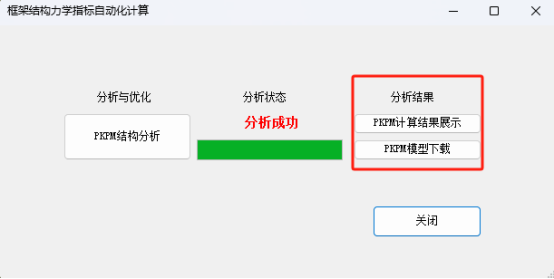

图6 结构建模分析功能

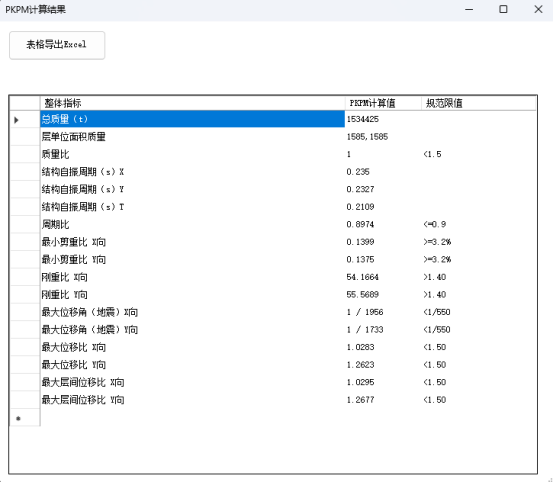

图7 结构建模分析的力学指标结果

AIstructure-Copilot的框架结构设计适用范围

目前，AIstructure-Copilot提供的框架结构智能设计算法主要用于较为规则的框架结构，例如平面规则的宿舍楼、教学楼等。但是对于平面布置比较复杂的案例，智能设计算法还在调试中，AIstructure设计结果仅供参考。

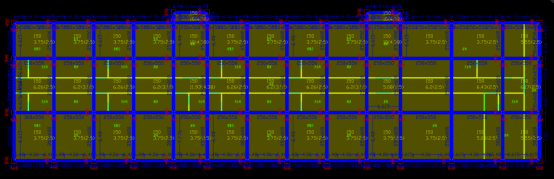

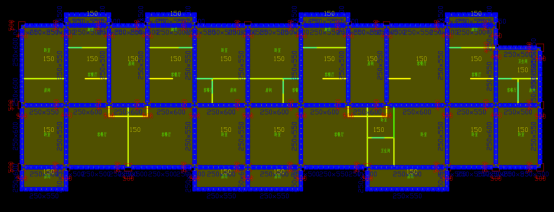

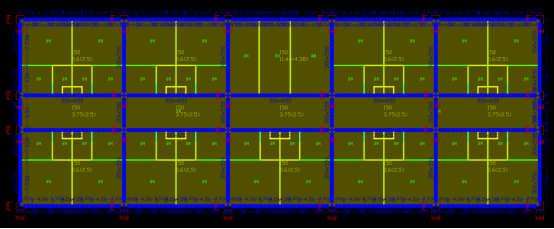

设计效果较好的典型案例如下：

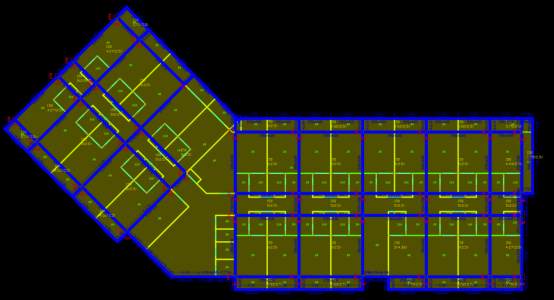

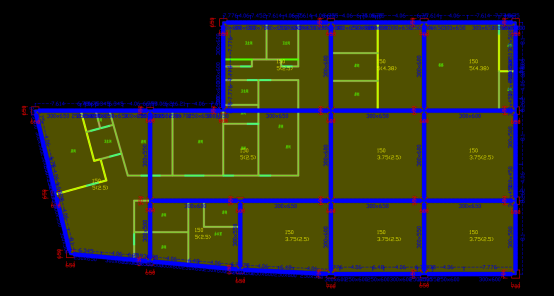

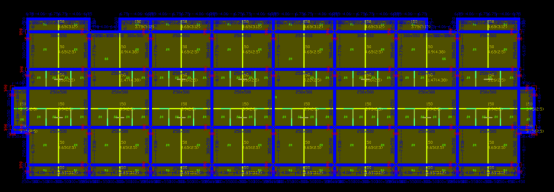

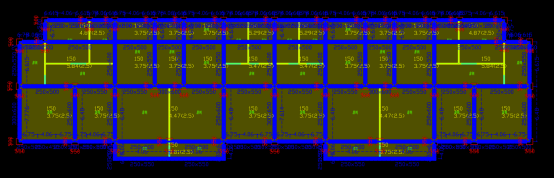

以下案例的设计算法还在测试完善中：

结语

AIstructure-Copilot-V0.3.6新增了框架结构智能设计模块，功能更齐全，可以更好的辅助工程师开展工作，欢迎大家试用，并多多提出宝贵意见。

后续，我们还将不断完善相关产品功能。欢迎大家持续关注我们的工作，多多支持！

温馨提示：为更好使用AI设计工具，请仔细阅读使用说明书(https://ai-structure.com)。
